كيفية استخدام المتر المتعدد لاختبار مقاومة الأرض

عادة، لاختبار مقاومة الأرض، من الضروري دفن الجسم الأرضي وتوجيهه إلى مستوى الأرض من أجل تأريض الأدوات والمعدات بشكل موثوق. للتأكد من أن مقاومة التأريض تلبي المتطلبات، عادةً ما تكون هناك حاجة إلى جهاز اختبار مقاومة الأرض المتخصص مثل جهاز اختبار مقاومة الأرض Kyoritsu 4105A / Kyoritsu 4102A. وبدلاً من ذلك، يمكن استخدام جهاز اختبار المقاومة الأرضي الأكثر تكلفة.

ولكن في الاستخدام، سعر اختبار مقاومة التأريض الخاص مرتفع، وغير مريح للشراء، هل يمكن استخدام مقياس متعدد لقياس مقاومة التأريض؟ استخدم المؤلفون مقياسًا متعددًا في نوعية التربة المختلفة للتربة على مقاومة التأريض للتجربة، وسيتم قياسه بواسطة مقياس متعدد ومخصص تمت مقارنة البيانات المقاسة باستخدام اختبار مقاومة التأريض، وهما قريبان جدًا. طرق القياس المحددة هي كما يلي:

ابحث عن اثنين من الفولاذ المستدير بطول 8 مم وطول 1 متر، وأحد طرفي طرف الطحن كقضيب اختبار مساعد، تم إدخالهما في جسم التأريض ليتم اختبارهما على جانبي A 5m بعيدًا عن الأرض، ويجب أن يكون العمق أكثر من {{ 3}}.6m، وجعل الثلاثة يحافظون على خط مستقيم.

هنا، A لجسم التأريض المراد اختباره، B، C لقضيب الاختبار المساعد

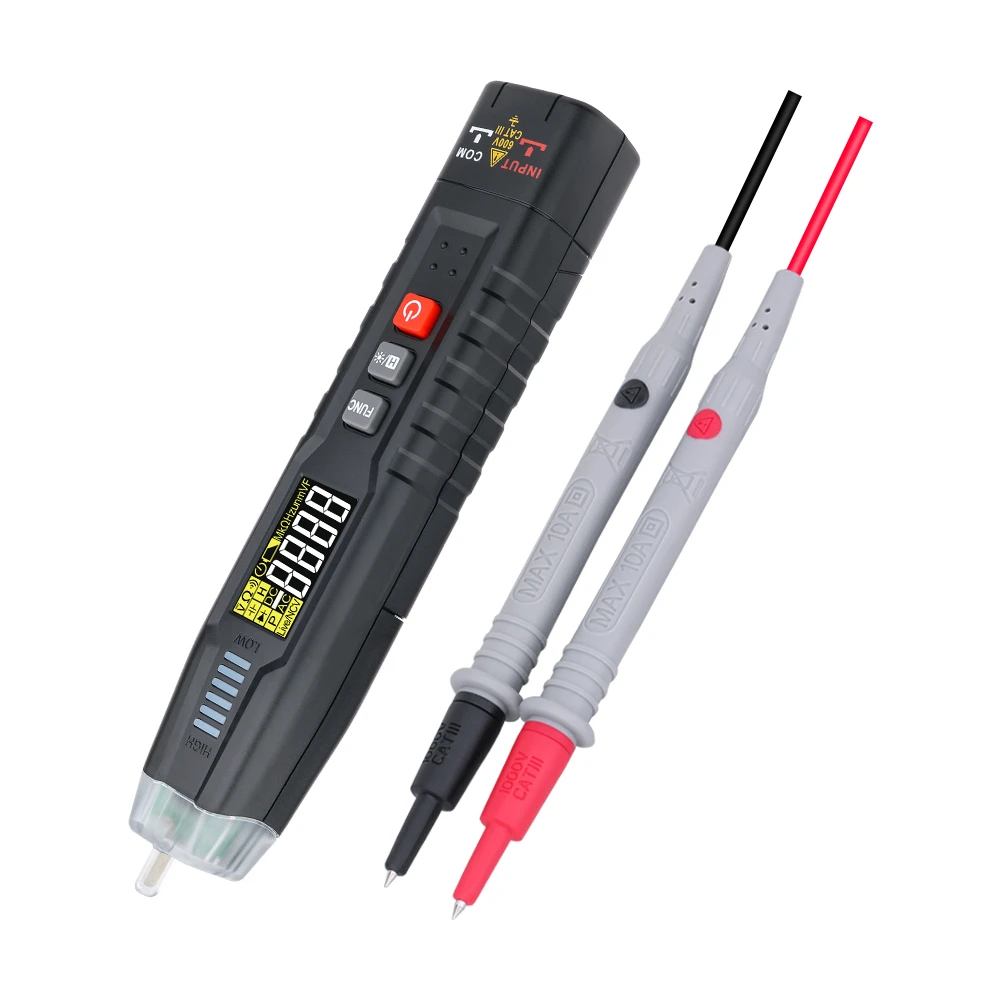

ثم استخدم مقياسًا متعددًا (R * 1 stop) لقياس المقاومة بين A وB؛ تم تسجيل A وC، على التوالي، كـ RAB وRAC وRBC، ثم تم حسابهما للعثور على قيمة مقاومة التأريض لجسم التأريض A.

حيث أن مقاومة التأريض تشير إلى مقاومة التلامس بين جسم التأريض والتربة. دع مقاومة التأريض A، B، C هي RA، RB، RC. ثم قم بتعيين مقاومة التربة بين A و B هي RX، لأن مسافة AC و AB متساوية، يمكن أن تكون A و C بين مقاومة التربة أيضًا RX؛ ولأن BC=2AB، إذن B وC بين مقاومة التربة تقريبًا 2RX، إذن:

RAB٪7b٪7b0٪7d٪7dRA٪2bRB٪2bRX......

٪e2٪91٪a0RAC٪7b٪7b0٪7d٪7dRA٪2bRC٪2bRX......

٪e2٪91٪a1RBC٪7b٪7b0٪7d٪7dRB٪2bRC٪7b٪7b2٪7d٪7dRX......

③ ① + ② - ③ أي: RA=(RAB + RAC - RBC)/2...... ④

④ النوع هو صيغة مقاومة التأريض.

مثال للقياس: تم اليوم قياس البيانات التالية لجسم التأريض: RAB=8.4 ∩، RAC=9.3 ∩، RBC=10.5 ∩. ثم:

RA٪7b٪7b0٪7d٪7d(8.٪7b٪7b2٪7d٪7d.٪7b٪7b3٪7d٪7d.5)٪2f٪7b٪7b5٪7d٪7d.6(٪e2٪88٪a9)

ولذلك، فإن قيمة المقاومة الأرضية لجسم التأريض المقاس A هي 3.6∩.

تجدر الإشارة إلى أنه: قبل القياس، تحتاج إلى تلميع أجسام التأريض الثلاثة A وB وC بورق صنفرة لامع لتقليل مقاومة التلامس بين قلم القياس وجسم التأريض لتقليل الخطأ.
