كيفية استخدام جهاز قياس متعدد لقياس تيار جهاز قياس تيار الشحن

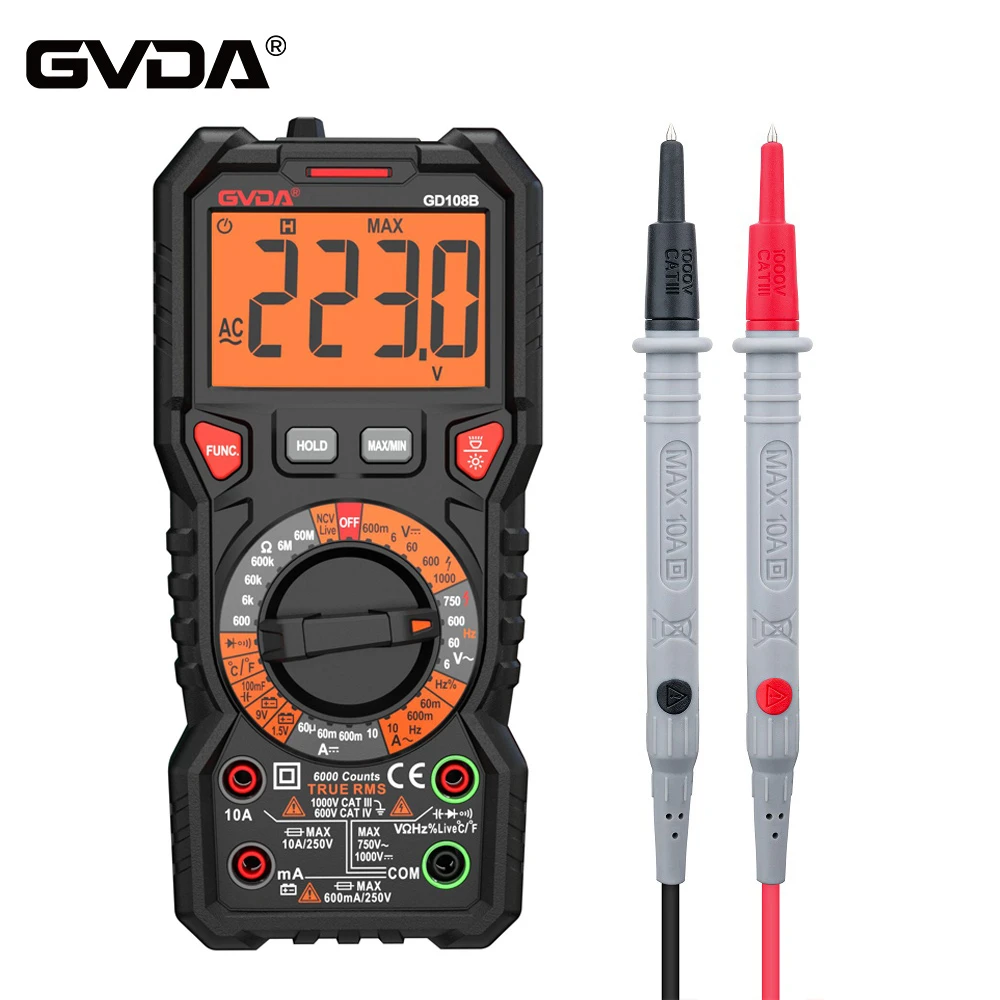

لقياس تيارات التيار المتردد والتيار المستمر باستخدام مقياس متعدد، يجب ضبط الإعداد الحالي للمقياس المتعدد إما على تيار متردد أو مستمر، ويجب إجراء القياس عن طريق توصيل المقياس المتعدد على التوالي مع الدائرة.
بالنسبة لمقياس المؤشر المتعدد، يجب توصيل المسبار الأحمر الخاص به بالطرف الموجب لمخرج الشاحن، ويجب توصيل المسبار الأسود بالحمل الكهربائي المشحون. إذا تم استخدام مقياس رقمي متعدد لقياس التيار في دائرة شحن، فيمكن لمجساته الحمراء والسوداء قياس قيمة التيار المتردد أو التيار المستمر في الدائرة حتى لو كانت معكوسة، باستثناء وجود - (- إشارة سلبية) في أمام الشاشة على جهاز القياس الرقمي المتعدد.
لقياس تيارات الشحن AC أو DC الصغيرة نسبيًا، يمكن ضبط المستوى الحالي للمقياس المتعدد على 500 مللي أمبير. في حالة قياس تيار شحن يتجاوز 500 مللي أمبير، فمن الضروري ضبط المؤشر المتعدد أو المقياس المتعدد الرقمي على موضع 5 أمبير لمقياس المؤشر المتعدد (باستثناء بعض الطرز التي تحتوي على موضع 10 أمبير، عادةً ما يكون للمقياس المتعدد MF47 موضع تيار مستمر 5 أمبير فقط )، في حين أن المقياس الرقمي المتعدد لديه موضع تيار متردد أو تيار مستمر يبلغ 10 أمبير أو 20 أمبير.
نظرًا لأن المقياس الرقمي المتعدد الذي أستخدمه عادةً يحتوي على ناقل حركة أوتوماتيكي، فلا يمكنني استخدامه إلا. تتطلب أجهزة القياس الرقمية المتعددة الأخرى فقط تحويل الترس للإشارة إلى 20 أمبير. عند هذه النقطة، أدخل المسبار الأحمر في الترس العاشر، وإذا كان المسبار الأسود لا يزال مفقودًا في مقبس COM الأصلي، فهذا يكفي.
تجدر الإشارة إلى أن البطاريات بشكل عام تستخدم طريقة الشحن ذات الجهد الثابت للشحن السريع. نظرًا لجهد الشحن المستمر، يكون تيار الشحن عند طرفي البطارية منخفضًا نسبيًا، وسيكون تيار الشحن الأولي كبيرًا. ومع زيادة الجهد، سينخفض تيار الشحن عند طرفي البطارية تدريجيًا. ولذلك، فإن تيار الشحن المقاس في فترات زمنية مختلفة للشحن يختلف.
هناك فرق كبير بين شحن بطارية الليثيوم وشحن البطارية. من أجل حماية أقصى قدر من الكفاءة ووقت الاستخدام لبطاريات الليثيوم، يمكن تقسيمها عمومًا إلى أربع مراحل: الشحن المسبق، والشحن السريع، والشحن التجميلي، والشحن المتقطع. لذلك، فإن تيار الشحن في أي مرحلة سوف يختلف أيضًا.
هناك مقاييس متعددة من النوع المشبك ومقاييس متعددة عادية. نوع المشبك بسيط. اضبط جهاز القياس على الوضع الحالي، ثم ضع السلك الذي تم اختباره في حلقة المشبك، واقرأ البيانات. يجب توصيل أجهزة القياس المتعددة العادية على التوالي بالدائرة. انتبه إلى نطاق جهاز القياس واحرص على عدم حرقه. يمكن لهذا النوع من أجهزة القياس قياس التيارات التي ليست كبيرة جدًا وغير مناسبة لقياس دوائر التيار العالي.
ما عليك سوى توصيل مقياس متعدد بدائرة الشحن، واختيار DC2A للشحن السريع وDC500mA للشحن البطيء. أو قم بشراء سؤال اختبار مخصص لشحن الهاتف المحمول، والذي يمكنه اكتشاف جهد الشحن والبطارية في وقت واحد، مع شاشة LED مزدوجة، بسعر حوالي 25 يوانًا، وكل من الإدخال والإخراج عبارة عن واجهات USI3.
بالإضافة إلى ذلك، يمكن توصيل مقاومة 1 أوم على التوالي في الدائرة، ويمكن قياس الجهد عبر المقاومة مباشرة. قيمة الجهد هي القيمة الحالية. بسبب إدخال المقاومات مما يتسبب في انخفاض التيار الإجمالي، قد يكون التيار الفعلي أعلى قليلاً من القيمة المقاسة. عندما 讠=v/R و R=1،
讠=v).
اضبط المتر المتعدد على النطاق الحالي المقابل. إذا كنت لا تعرف، حاول استخدام النطاق الأعلى. بشكل عام، أعلى نطاق للمقياس المتعدد هو 10A أو 20A. تحتاج إلى فصل السلك الأحمر وتوصيله بمقبس مخصص. قم بتوصيل أحد طرفي الشاحن بالبطارية، وقم بتوصيل أحد مجسات القياس المتعددة بالطرف الآخر من الشاحن والآخر بالطرف المتبقي من البطارية. المتر الرقمي المتعدد لا يهم. إذا كان مؤشرًا متعددًا، فيجب عليك الانتباه إلى القطبية. يجب توصيل المسبار الأحمر بالطرف الموجب للشاحن أو الطرف السالب للبطارية، ويجب توصيل المسبار الأسود بالطرف السالب للشاحن أو الطرف الموجب للبطارية. يعتمد ذلك على النهاية التي تتصل بها.
لن يتجاوز تيار الإخراج لشاحن نموذجي 12 فولت 8 أمبير، في حين أن الشاحن الأفضل سيكون له تيار إخراج أكبر. سلك المسبار المتعدد رفيع جدًا وغير مناسب للكشف التسلسلي عن تيار خرج الشاحن. من الأفضل استخدام أدوات قياس عدم الاتصال.
يحتوي جهاز القياس المتعدد على مستويين للتيار (mA وA). وفقًا للتعليمات، أدخل المسابير الحمراء والسوداء في الثقوب، وأدر المتر المتعدد إلى المستوى A المقابل، ثم قم بتوصيل المسابير الحمراء والسوداء على التوالي بالدائرة الحالية للقياس.
