كيفية استخدام المتر المتعدد للكشف عن حالة العاكس

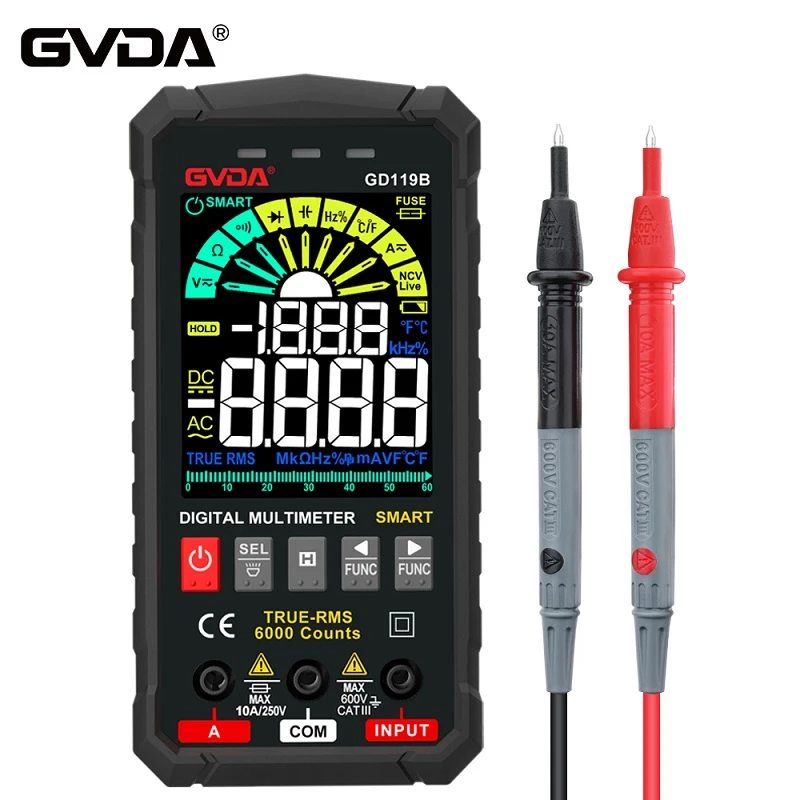

تجدر الإشارة إلى أنه من أجل السلامة الشخصية، يجب إيقاف تشغيل الجهاز، ويجب إزالة كابلات طاقة الإدخال R وS وT وكابلات الإخراج U وV وW لمحول التردد قبل التشغيل! أولاً، اضبط جهاز القياس المتعدد على ترس "الصمام الثنائي"، ثم استخدم أسلاك الاختبار الحمراء والسوداء لجهاز القياس المتعدد للكشف وفقًا للخطوات التالية:
المس القطب السالب P(+) لحافلة DC بسلك الاختبار الأسود، والمس R وS وT بالتناوب مع سلك الاختبار الأحمر، وسجل قيمة العرض على جهاز القياس المتعدد. ثم المس N(-) بسلك الاختبار الأحمر، والمس R وS وT بالتناوب مع سلك الاختبار الأسود، وسجل قيمة عرض جهاز القياس المتعدد. إذا كانت قيم العرض الستة متوازنة بشكل أساسي، فهذا يشير إلى عدم وجود مشكلة في تصحيح الصمام الثنائي أو مقاومة التشغيل الناعمة - لمحول التردد. وإلا، فإن وحدة المقوم أو مقاومة البدء الناعمة - في الموضع المقابل تتلف، ولن يتم عرض هذه الظاهرة.
المس القطب السالب P (+) لحافلة DC بسلك الاختبار الأحمر، والمس U وV وW بالتناوب مع سلك الاختبار الأسود، وسجل قيمة العرض على جهاز القياس المتعدد. ثم المس N(-) بسلك الاختبار الأسود، والمس U وV وW بالتناوب مع سلك الاختبار الأحمر، وسجل قيمة عرض جهاز القياس المتعدد. إذا كانت قيم العرض الستة متوازنة بشكل أساسي، فهذا يشير إلى عدم وجود مشكلة في وحدة العاكس IGBT لمحول التردد. وإلا، فإن وحدة العاكس IGBT في الموضع المقابل تتلف، ولا يتم الإبلاغ عن الظواهر أو الإخراج.
استخدم محول التردد لتشغيل محرك غير متزامن مع طاقة مطابقة لتشغيل -بدون تحميل في الموقع، وضبط التردد f، بدءًا من 50 هرتز ويتناقص إلى أقل تردد.
أثناء هذه العملية، استخدم مقياس التيار الكهربائي لاكتشاف -تيار عدم التحميل للمحرك. إذا كان تيار عدم التحميل - مستقرًا أثناء عملية تقليل التردد ويمكن أن يظل بدون تغيير بشكل أساسي، فهو محول تردد جيد.
يمكن حساب أقل تردد على النحو التالي: (السرعة المتزامنة - السرعة المقدرة) × أزواج الأقطاب p ÷ 60. على سبيل المثال، بالنسبة لمحرك رباعي الأقطاب بسرعة مقدرة تبلغ 1470 دورة، أدنى تردد=(1500 - 1470) × 2 ÷ 60=1 هرتز.
ليست هناك مشكلة في مقاومة -التشغيل الناعم. وإلا، فإن وحدة المقوم أو مقاومة البدء الناعمة - في الموضع المقابل تتلف، ولن يتم عرض هذه الظاهرة.
المس القطب السالب P (+) لحافلة DC بسلك الاختبار الأحمر، والمس U وV وW بالتناوب مع سلك الاختبار الأسود، وسجل قيمة العرض على جهاز القياس المتعدد. ثم المس N(-) بسلك الاختبار الأسود، والمس U وV وW بالتناوب مع سلك الاختبار الأحمر، وسجل قيمة عرض جهاز القياس المتعدد. إذا كانت قيم العرض الستة متوازنة بشكل أساسي، فهذا يشير إلى عدم وجود مشكلة في وحدة العاكس IGBT لمحول التردد. وإلا، فإن وحدة العاكس IGBT في الموضع المقابل تتلف، ولا يتم الإبلاغ عن الظواهر أو الإخراج.
استخدم محول التردد لتشغيل محرك غير متزامن مع طاقة مطابقة لتشغيل -بدون تحميل في الموقع، وضبط التردد f، بدءًا من 50 هرتز ويتناقص إلى أقل تردد.
أثناء هذه العملية، استخدم مقياس التيار الكهربائي لاكتشاف -تيار عدم التحميل للمحرك. إذا كان تيار عدم التحميل - مستقرًا أثناء عملية تقليل التردد ويمكن أن يظل بدون تغيير بشكل أساسي، فهو محول تردد جيد.
يمكن حساب أقل تردد على النحو التالي: (السرعة المتزامنة - السرعة المقدرة) × أزواج الأقطاب p ÷ 60. على سبيل المثال، بالنسبة لمحرك رباعي الأقطاب بسرعة مقدرة تبلغ 1470 دورة، أدنى تردد=(1500 - 1470) × 2 ÷ 60=1 هرتز.
