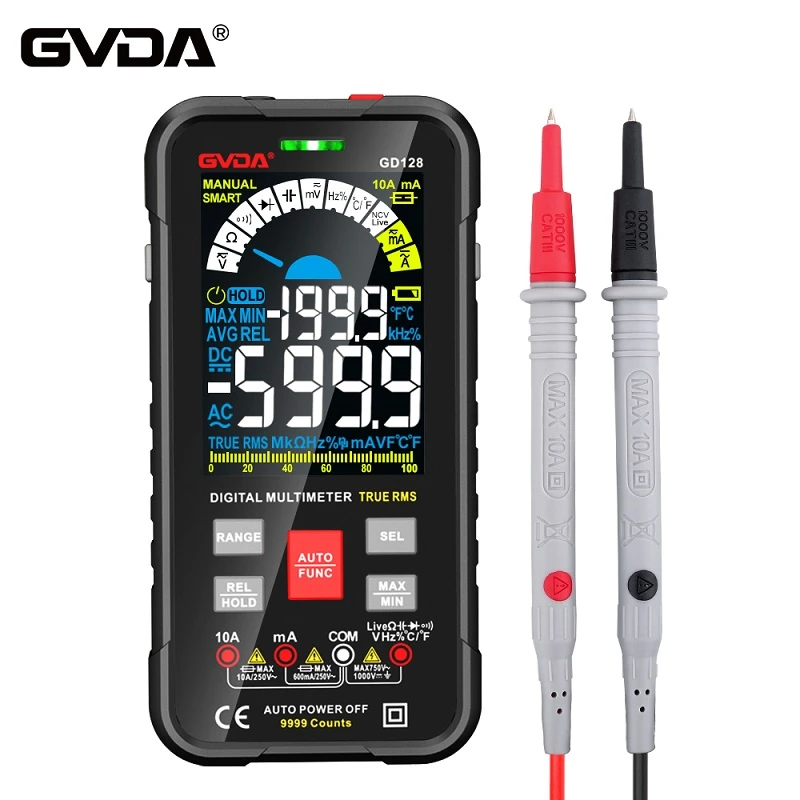

كيفية استخدام المتر المتعدد لقياس قطبية الأشعة المقطعية
يستخدم المحول الحالي (CT)، المعروف أيضًا باسم محول التيار الكهرومغناطيسي، على نطاق واسع في أنظمة الطاقة. مبدأ عملها مشابه لمبدأ المحول.
خصائص محول التيار هي: (1) يتم توصيل الملف الابتدائي على التوالي في الدائرة مع عدد قليل جدا من اللفات، وبالتالي فإن التيار في الملف الابتدائي يعتمد كليا على تيار الحمل للدائرة المقاسة وهو مستقل عن التيار الثانوي ; (2) إن مقاومة الملف الحالي للأداة والمرحل المتصل بالملف الثانوي للمحول الحالي صغيرة جدًا، لذلك في ظل الظروف العادية، يعمل المحول الحالي في حالة قريبة من دائرة القصر.
تسمى نسبة التيارات الأولية والثانوية المقدرة لمحول التيار نسبة الحث المتبادل المقدرة للمحول الحالي: k=I1n/I2n
نظرًا لأن التيار المقنن I1n للملف الأولي قد تم توحيده، والتيار المقنن I2n للملف الثانوي هو بشكل موحد 5 (1 أو 0.5) أمبير، فقد تم أيضًا تحديد نسبة الحث المتبادل المقدر للمحول الحالي موحدة. يمكن أيضًا تقريب Kn كنسبة اللفات بين الملفين الأولي والثانوي للمحول، أي kn ≈ kN=N1/N2، حيث N1 وN2 هما لفتا الملفين الأولي والثانوي.
وظيفة محول التيار هي قياس التيارات الكبيرة نسبيًا.
ببساطة، إذا كنت تريد قياس تيار 400 أمبير، فماذا عليك أن تفعل إذا لم يكن لديك عداد كهرباء 400 أمبير؟ لذلك، تحتاج إلى استخدام محول تيار لتحويل التيار الكبير إلى تيار صغير لإدخاله في عداد الكهرباء. المحولات لها نسبة تحويل، فمثلا 200/5 تساوي 40 ضعف نسبة تحويل عداد الكهرباء. بمعنى آخر، إذا كنت قد استخدمت كيلوواتًا واحدًا في الساعة على عداد الكهرباء لديك، فقد استخدمت بالفعل 40 كيلووات في الساعة. هناك العديد من مستويات المحولات، بما في ذلك 15/5 30/5، 50/5، 75/5، الخ،،،،،
أفضل طريقة لتحديد قطبية المحول في الموقع هي استخدام بطارية جافة أو مقياس متعدد من نوع المؤشر MF47. أما باستخدام الأسلاك، فهي الأكثر مباشرة وسهولة في الرؤية، ويمكن أن تصل الدقة إلى أكثر من 90%. الطريقة بسيطة. الجانب الأساسي للمحول لديه P1 P2 ثانوي قياسي، مثل S1S2 K1K2. قم بتوصيل القطب الموجب على الجانب الثانوي P1 بالقطب الموجب على الجانب الثانوي S1 والقطب السالب على الجانب الثانوي S1 بقسم آخر. قم بتوصيل الجانب الثانوي مباشرة، ثم استخدم بطارية لتقصير الدائرة الكهربائية وقم بتطبيق تيار مباشر على الجانب الأساسي للمحول. في هذا الوقت، سترى أن مؤشر المتر المتعدد يتأرجح. إذا كان في اتجاه عقارب الساعة، فإن القطبية إيجابية، وعكس اتجاه عقارب الساعة، القطبية سلبية، فهذا يشير إلى أن اللف الداخلي غير صحيح. في هذا الوقت، من الضروري الملاحظة بالتفصيل لأن حركة المؤشر ليست كبيرة، ويوصى باستخدام بطاريتين 1# لنفس الطريقة، لأن وجود عدد كبير جدًا من البطاريات أمر خطير للغاية، وبعد حوالي 10 اختبارات، توقف لمدة نصف ساعة أو استبدل البطارية، لأن البطارية تسخن بشدة أثناء الاختبار. ينصح بعدم التراخي واستخدام 12V 6V المحول من طاقة التيار المتردد لحفظ البطارية، ولكن يزيد الخطأ وتقل السلامة،
