كيفية تصميم تكبير المجهر المجسم ليتوافق مع المتطلبات المختلفة
يتم استخدام المجهر المجسم لفحص ومراقبة المكونات الإلكترونية ثلاثية الأبعاد، ولوحات الدوائر المتكاملة، وأدوات القطع الدوارة، والمغناطيس، وما إلى ذلك. واستنادًا إلى حقيقة أن هذه الكائنات المختلفة تحتاج إلى المراقبة عند حالات تكبير مختلفة، يمكن اتباع أساليب متعددة لمعالجة هذه المشكلة. أ. ويمكن تكييفها مع هذه المتطلبات المختلفة من خلال الأداء الميكانيكي ب. اختيار مصدر الضوء الإضاءة ج. الأداء البصري د. رصد بالفيديو..
الأداء الميكانيكي: عند مواجهة اللحام، والتجميع، وفحص لوحات الدوائر المتكاملة الكبيرة، ومتطلبات مسافة العمل، يمكننا حلها من خلال الأداء الميكانيكي، مثل الأقواس العامة، وأقواس الذراع المتأرجحة، والمنصات المتنقلة الكبيرة، وما إلى ذلك. بفضل خصائص أدائها، يمكننا إكمال أعمال الكشف الخاصة بنا مباشرة باستخدام الأقواس والمنصات عند اكتشاف الأجسام الكبيرة. لا حاجة لتحريك الكائن الذي تم اختباره. على سبيل المثال، وجدت الشركة "أ" صعوبة في تحريك لوحة الدائرة الكهربائية نظرًا لحجمها الكبير والحاجة إلى ملاحظة ميل طفيف. لذلك، لا يمكن إكمال أعمال الفحص إلا من خلال الحركة الميكانيكية، واستخدام الأقواس العامة يمكن أن يلبي متطلبات الاستخدام هذه في وقت واحد.
ب. إضاءة مصدر الضوء: تلعب إضاءة مصدر الضوء دورًا حاسمًا في إمكانية رؤية الجسم المقاس بوضوح. عند اختيار الإضاءة، من الضروري اختيار أداة الإضاءة وطريقة الإضاءة المناسبة بناءً على خصائص الجسم المقاس نفسه (مع الأخذ في الاعتبار متطلباته من الضوء، مثل القوي/الضعيف/العاكس، وما إلى ذلك). إذا كانت -ناقل الحركة المدمج والإضاءة المائلة للمجهر المجسم النموذجي لا تلبي احتياجات الإضاءة الخاصة بك، فقد قمنا أيضًا بإعداد مصابيح مصدر الضوء البارد LED، والأضواء الدائرية، ومصابيح مصدر الضوء البارد المفردة/المزدوجة، وما إلى ذلك من أجلك.
ج. الأداء البصري: بناءً على متطلبات مراقبة الجسم المُقاس، يتم اختيار عدسات/أهداف مختلفة لحل المشكلات مثل التكبير العالي ومجال الرؤية الكبير. عندما تكون هناك حاجة إلى التكبير العالي فقط، يمكن تحقيق ذلك عن طريق استبدال العدسة ذات التكبير العالي والعدسة الشيئية. عندما يكون هناك حاجة إلى مجال رؤية كبير، يمكن تحقيق ذلك عن طريق استبدال العدسة الشيئية، أو تقليل العدسة العينية، أو استبدال العدسة ذات مجال الرؤية الكبير.

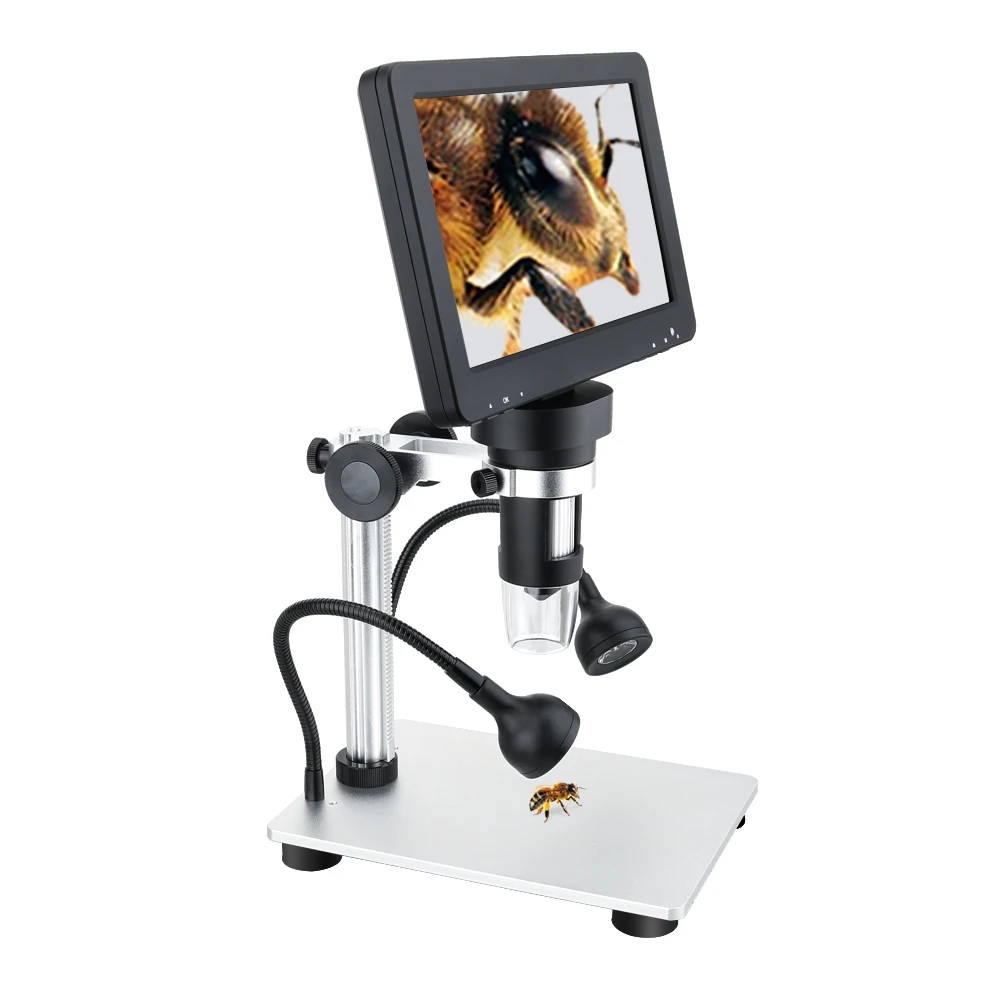

مراقبة الفيديو: عندما يكون التكبير البصري غير كافٍ، يمكن استخدام التكبير الإلكتروني كتعويض. عند المراقبة والرغبة في التخزين والحفظ في وقت واحد، يمكننا اختيار مقاطع الفيديو. هناك تنسيقات فيديو مختلفة متاحة:
1. يمكن الوصول إليه مباشرة من خلال الشاشة.
2. يمكن توصيله بالكمبيوتر (عبر CCD رقمي أو بطاقة الحصول على الصور CCD التناظرية).
3. يمكن توصيله بكاميرا رقمية (يجب أن تراعي الكاميرات الرقمية المختلفة واجهات مختلفة وتوافقًا مع المجهر)
