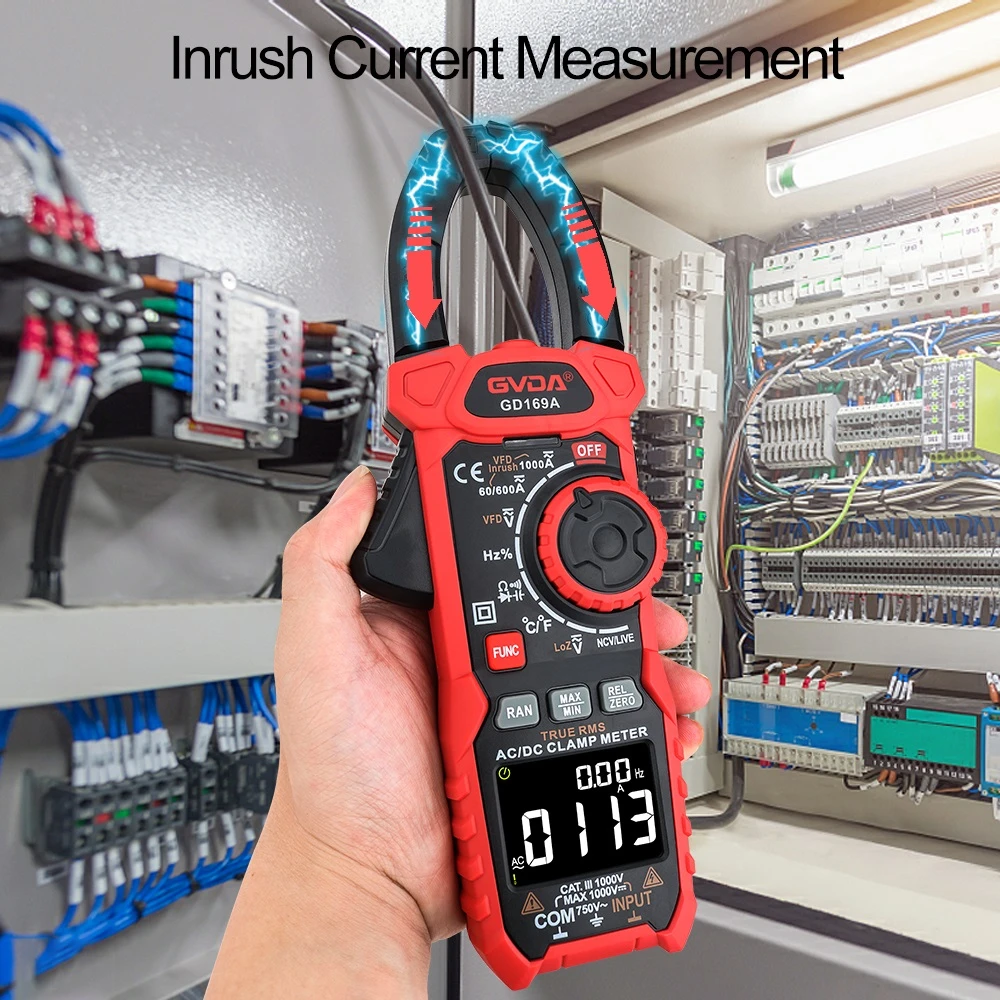

يحتوي مقياس المشبك بشكل عام على ملف حالي ، والذي يمكن استخدامه لقياس تيار الشحن للمكثف.
استخدم بطارية جافة ، وقم بتوصيل الدائرة وتوصيل البطارية ، ثم يجب أن يكون العرض الحالي لمقياس الملقط تيارًا كبيرًا نسبيًا ، ثم ينخفض التيار بسرعة ، ويصبح أخيرًا 0. هذا يدل على أن المكثف سليم.
إذا احتفظ التيار بقيمة ثابتة ، فإن المكثف قد انهار. ولكن إذا لم يكن هناك تيار ، فهناك حالتان ، أحدهما أن سعة المكثف منخفضة جدًا (مستوى PF) ، والآخر هو أن مقياس المشبك يحتوي على الدقة الحالية ليست كافية. في هذه الحالة ، لا يمكن الحكم على جودة المكثف من خلال تيار مقياس المشبك.
إذا لم يكن هناك نطاق حالي ، فبالنسبة للمكثفات الكبيرة ، يمكنك قياس التغيير في تيار الشحن ، ويحتاج مقياس التثبيت أيضًا إلى دقة أعلى. بالنسبة للمكثفات الصغيرة ، فإن التغيير في تيار الشحن لا يكفي لدفع مقياس المشبك ، ولا يمكن قياسه أيضًا.
