كيفية تجنب التداخل مع تبديل مصدر الطاقة المنظم

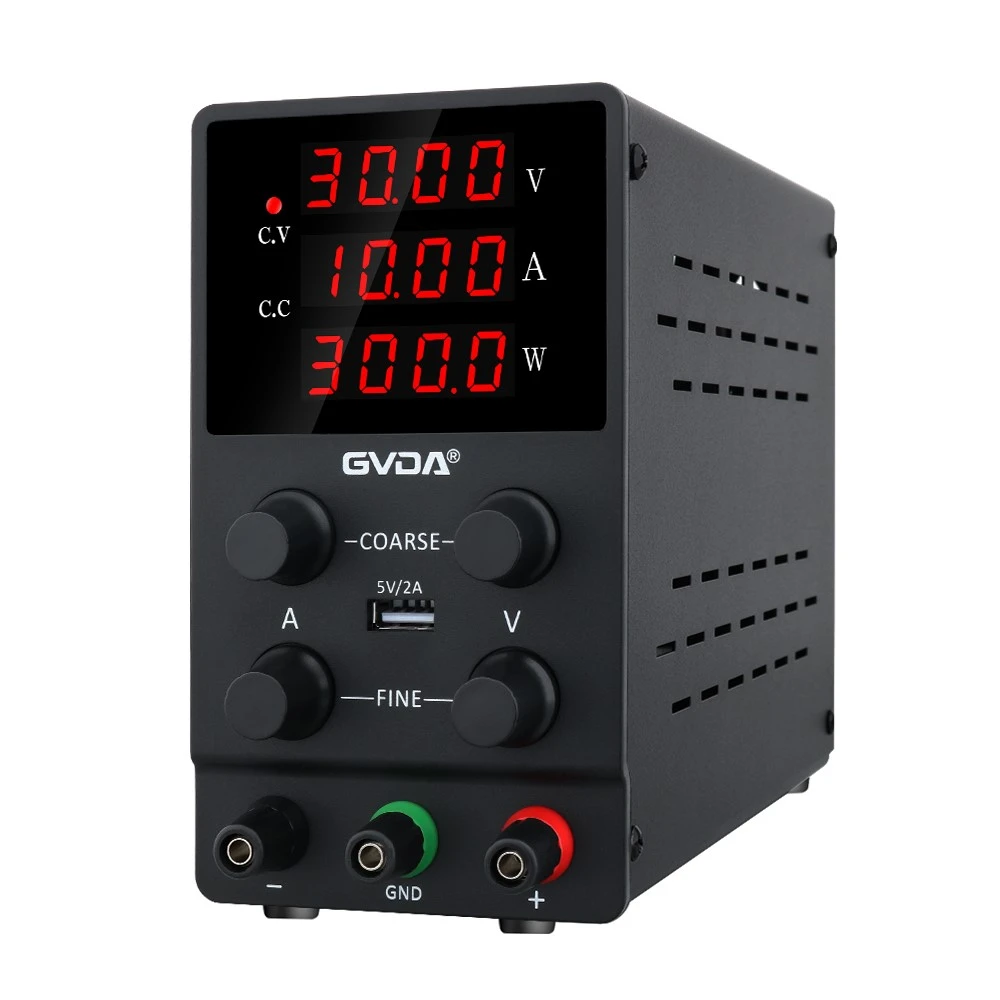

مصدر الجهد المستقر هو جهاز إلكتروني يمكنه توفير طاقة تيار متردد أو تيار مستمر ثابت للحمل، بما في ذلك فئتين: مصدر طاقة ثابت للتيار المتردد ومصدر طاقة مستقر للتيار المستمر. عندما يكون هناك تقلب لحظي في الجهد أو الحمل لشبكة الطاقة، فإن مصدر الطاقة المنظم سوف يعوض سعة الجهد بسرعة استجابة تبلغ 10-30 مللي ثانية، مما يؤدي إلى استقرارها في حدود ± 2%.
يعد تبديل مصدر الطاقة المستقر نوعًا جديدًا نسبيًا من مصدر الطاقة. إنها تتميز بالكفاءة العالية، الوزن الخفيف، الجهد القابل للتعديل، وقدرة الخرج العالية. ومع ذلك، نظرًا لأن الدائرة تعمل في حالة التبديل، فإن الضوضاء مرتفعة نسبيًا. من خلال الرسم البياني التالي، دعونا نشرح بإيجاز مبدأ العمل لمصدر الطاقة بمفتاح تنحي. كما هو موضح في الشكل، تتكون الدائرة من المفتاح K (في الدوائر الفعلية، هو ترانزستور أو ترانزستور ذو تأثير مجالي)، والصمام الثنائي الحر D، ومحث تخزين الطاقة L، ومكثف الترشيح C، وما إلى ذلك. يقوم مصدر الطاقة بتزويد الحمل بالطاقة من خلال المفتاح K والمحث L، ويخزن بعض الطاقة الكهربائية في المحث L والمكثف C.
أثناء تشغيل مصدر طاقة وضع التبديل، يتناوب ترانزستور التبديل والصمام الثنائي الحر (أو ترانزستور تبديل آخر) دائمًا بين التوصيل والقطع. KQ وKD ليسا جهازين مثاليين، ويتطلب الانتقال بين الحالتين قدرًا معينًا من الوقت، مما يؤدي إلى حدوث تداخل كبير. أثناء عملية انتقال الحالة، إذا كان المفتاح الذي من المفترض أن يقوم بالتوصيل ليس موصلاً بالكامل، والمفتاح الذي من المفترض أن يتم إيقاف تشغيله لم يتم إيقاف تشغيله في الوقت الحالي، فهناك مسار مباشر من مصدر الطاقة إلى الأرض، توليد تيار عابر هو. يرتبط التيار بعوامل مثل الفرق بين Imax الحالي عند تشغيل ترانزستور التبديل و Icmin الحالي عند إيقاف تشغيله، وكذلك مدة التوصيل المتزامن للمفاتيح KQ و KD. بسبب تأثير معلمات توزيع الدائرة، تظهر تذبذبات الرنين على شكل الموجة.
يشع مصدر الطاقة المستقر بالمفتاح تداخلًا في المساحة أثناء التشغيل. يتناسب مستوى الضوضاء المشعة عكسيا مع المسافة من مصدر الإشعاع. بشكل عام، يجب أن يتم توصيل الأسلاك على مسافة 5 سم أو أكثر. إذا لم يكن مسموحًا به من الناحية الهيكلية، فيجب إضافة التدريع. يتم توليد مجال كهرومغناطيسي قوي حول خط إدخال الطاقة، ومن أجل تقليل الاقتران الكهرومغناطيسي بين خطوط الإدخال والإخراج، يجب إبعادهما عن بعضهما البعض.
