كيف يجب استخدام قلم الاختبار؟
يعد قلم القياس الكهربائي تقريبًا أحد الأدوات الأكثر استخدامًا من قبل الكهربائيين. بالنسبة للمستخدمين العاديين ، يُطلق على قلم القياس الكهربائي ، الذي يكلف 2 يوان للقطعة الواحدة ، منذ فترة طويلة أحد الأدوات الضرورية للعائلة تمامًا مثل المفكات والكماشة. ولكن كيف يجب استخدام قلم الاختبار؟ لنلقي نظرة.
الاستخدام الأساسي لا يمكن فصل الوظائف المختلفة للقلم الكهربائي عن طريقة الاستخدام الصحيحة للقلم الكهربائي ، إذا تم استخدام طريقة خاطئة ، فقد يكون هناك خطر حدوث صدمة كهربائية ، لذا كن حذرًا.
سأتحدث هنا فقط عن كيفية استخدام قلم اختبار لمبة النيون الأكثر شيوعًا والأرخص: ضع الجزء العازل من قلم الاختبار بين الإبهام ، والإصبع الأوسط ، والإصبع البنصر ، والإصبع الصغير (الإبهام على جانب واحد ، و الأصابع الثلاثة الأخرى على الجانب الآخر) ، يلامس السبابة الغطاء المعدني أو المشبك المعدني على طرف القلم.

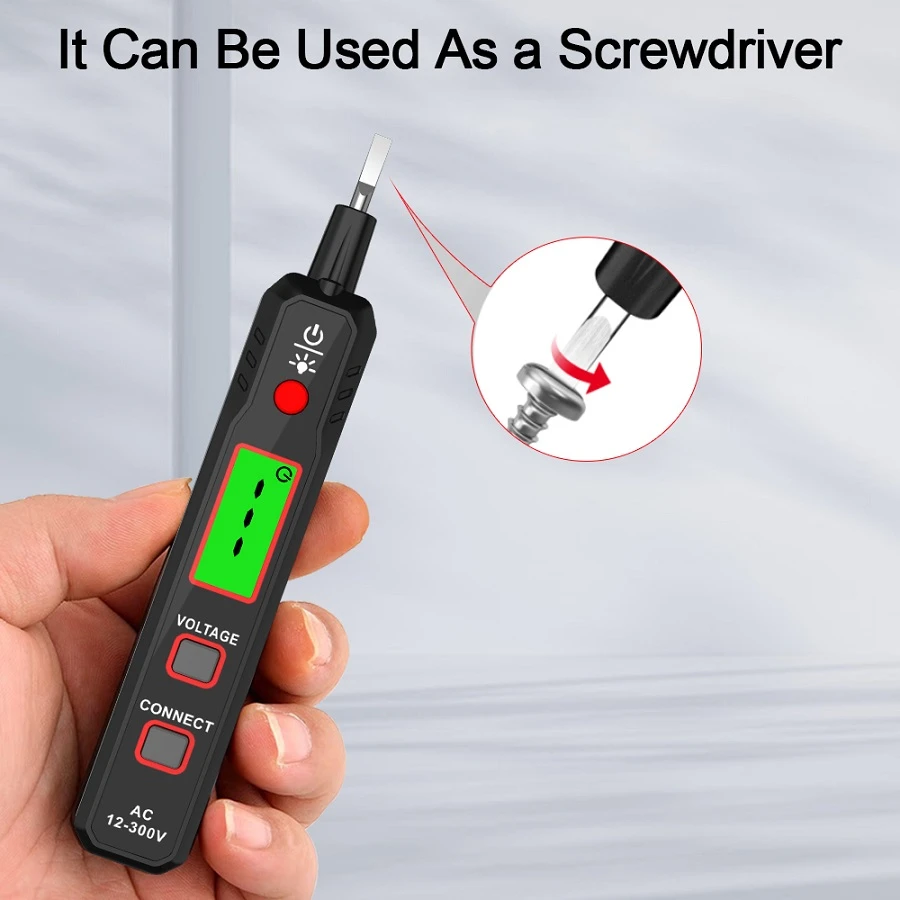

على الطرف الآخر من قلم الاختبار ، يوجد شيء مثل مفك البراغي ، هذا الجزء يمكن أن يكون ملامسًا للكائن المراد اختباره فقط ، ويجب ألا يكون ملامسًا لجسم الإنسان.
عند القياس ، أمسك بالقلم الكهربائي في الوضع أعلاه ، والمس الشيء المقاس بجزء مفك البراغي المسطح المذكور أعلاه. في الوقت نفسه ، من الضروري التأكد من أن جزء جسم جهاز القياس ملامس للأرض (فقط قف على الأرض مباشرة ، إذا كنت ترتدي حذاءًا مطاطيًا عازلًا أو تقف على كرسي ، فأنت بحاجة إلى لمس الحائط باليد الأخرى ).
قياس الجهد إن قياس الجهد باستخدام القلم الكهربائي هو الطريقة الأكثر شيوعًا للقلم الكهربائي. ومع ذلك ، تجدر الإشارة إلى أن قلم الاختبار الكهربائي يمكنه فقط قياس وجود أو عدم وجود الجهد في الدائرة ، ولا يمكنه الحكم على ما إذا كانت الدائرة في وضع التشغيل أو إيقاف التشغيل أو مقدار الجهد (مع الجهد ، يجب أن تكون دائرة ، ولكن بدون جهد ، قد لا تكون دائرة مفتوحة).
عند القياس ، المس الخط المختبَر بقلم الاختبار الكهربائي ، إذا أضاء قلم الاختبار الكهربائي ، فهذا يثبت وجود جهد في الخط ؛ خلاف ذلك ، لا يوجد جهد.
قبل القياس ، يجب أن نعرف أولاً الغرض من القياس. على سبيل المثال ، في دائرة أحادية الطور ، يكون للسلك المباشر جهد كهربي في ظل الظروف العادية ، وليس للسلك المحايد وسلك الأرض جهد. لذلك ، في ظل الظروف العادية ، يمكن أن يضيء السلك المباشر القلم الكهربائي ، لكن السلك الأرضي المحايد لا يمكن أن يضيء. ولكن عندما نقيس السلك الأرضي الصفري ولا يمكن إضاءة القلم الكهربائي ، فهذا لا يعني أن السلك الأرضي الصفري طبيعي تمامًا ، ويلزم إجراء مزيد من الاختبارات.
ميّز بين السلك المحايد والسلك الأرضي. لطالما كان التمييز بين الأسلاك الصفرية والأرضية مصدر إزعاج للعديد من الكهربائيين المبتدئين. لكن في الواقع ، يمكن لقلم الاختبار حل هذه المشكلة.
يعد قلم القياس الكهربائي تقريبًا أحد الأدوات الأكثر استخدامًا من قبل الكهربائيين. بالنسبة للمستخدمين العاديين ، يُطلق على قلم القياس الكهربائي ، الذي يكلف 2 يوان للقطعة الواحدة ، منذ فترة طويلة أحد الأدوات الضرورية للعائلة تمامًا مثل المفكات والكماشة. ولكن كيف يجب استخدام قلم الاختبار؟ لنلقي نظرة.
الاستخدام الأساسي لا يمكن فصل الوظائف المختلفة للقلم الكهربائي عن طريقة الاستخدام الصحيحة للقلم الكهربائي ، إذا تم استخدام طريقة خاطئة ، فقد يكون هناك خطر حدوث صدمة كهربائية ، لذا كن حذرًا.
سأتحدث هنا فقط عن كيفية استخدام قلم اختبار لمبة النيون الأكثر شيوعًا والأرخص: ضع الجزء العازل من قلم الاختبار بين الإبهام ، والإصبع الأوسط ، والإصبع البنصر ، والإصبع الصغير (الإبهام على جانب واحد ، و الأصابع الثلاثة الأخرى على الجانب الآخر) ، يلامس السبابة الغطاء المعدني أو المشبك المعدني على طرف القلم.
على الطرف الآخر من قلم الاختبار ، يوجد شيء مثل مفك البراغي ، هذا الجزء يمكن أن يكون ملامسًا للكائن المراد اختباره فقط ، ويجب ألا يكون ملامسًا لجسم الإنسان.
عند القياس ، أمسك بالقلم الكهربائي في الوضع أعلاه ، والمس الشيء المقاس بجزء مفك البراغي المسطح المذكور أعلاه. في الوقت نفسه ، من الضروري التأكد من أن جزء جسم جهاز القياس ملامس للأرض (فقط قف على الأرض مباشرة ، إذا كنت ترتدي حذاءًا مطاطيًا عازلًا أو تقف على كرسي ، فأنت بحاجة إلى لمس الحائط باليد الأخرى ).
قياس الجهد إن قياس الجهد باستخدام القلم الكهربائي هو الطريقة الأكثر شيوعًا للقلم الكهربائي. ومع ذلك ، تجدر الإشارة إلى أن قلم الاختبار الكهربائي يمكنه فقط قياس وجود أو عدم وجود الجهد في الدائرة ، ولا يمكنه الحكم على ما إذا كانت الدائرة في وضع التشغيل أو إيقاف التشغيل أو مقدار الجهد (مع الجهد ، يجب أن تكون دائرة ، ولكن بدون جهد ، قد لا تكون دائرة مفتوحة).
عند القياس ، المس الخط المختبَر بقلم الاختبار الكهربائي ، إذا أضاء قلم الاختبار الكهربائي ، فهذا يثبت وجود جهد في الخط ؛ خلاف ذلك ، لا يوجد جهد.
قبل القياس ، يجب أن نعرف أولاً الغرض من القياس. على سبيل المثال ، في دائرة أحادية الطور ، يكون للسلك المباشر جهد كهربي في ظل الظروف العادية ، وليس للسلك المحايد وسلك الأرض جهد. لذلك ، في ظل الظروف العادية ، يمكن أن يضيء السلك المباشر القلم الكهربائي ، لكن السلك الأرضي المحايد لا يمكن أن يضيء. ولكن عندما نقيس السلك الأرضي الصفري ولا يمكن إضاءة القلم الكهربائي ، فهذا لا يعني أن السلك الأرضي الصفري طبيعي تمامًا ، ويلزم إجراء مزيد من الاختبارات.
ميّز بين السلك المحايد والسلك الأرضي. لطالما كان التمييز بين الأسلاك الصفرية والأرضية مصدر إزعاج للعديد من الكهربائيين المبتدئين. لكن في الواقع ، يمكن لقلم الاختبار حل هذه المشكلة.
الطرق على النحو التالي:
أولاً ، استخدم قلمًا كهربائيًا لقياس عدد الأسلاك أمامك. يمكن لسلك واحد فقط أن يضيء القلم الكهربائي ، وهذا السلك هو السلك المباشر.
بعد ذلك ، امسك قلمًا كهربائيًا في كل من اليدين اليمنى واليسرى ، ويقف جهاز القياس على جسم عازل ، وليس ملامسًا للأرض. استخدم أحد الأقلام الكهربائية للمس السلك المباشر والقلم الكهربائي الآخر للمس الخط المراد اختباره. إذا لم يكن القلمان الكهربيان مضاءان أو كان السطوع منخفضًا في هذا الوقت ، فإن السلك المراد اختباره هو السلك الأرضي. إذا كان القلمان الكهربيان يضيآن بشكل طبيعي في هذا الوقت ، فإن الخط المراد اختباره هو خط الصفر.
الطريقة 1: يوجد على الأقل سلكان في الدائرة ، قم بالقياس بقلم كهربائي ، إذا كان أحد السلكين يمكن أن يضيء القلم الكهربائي ، والباقي لا يضيء ، فهذا يثبت أن الدائرة متناوبة. إذا كان هناك سلكان يمكنهما إضاءة القلم الكهربائي ، فهذا يثبت أن الدائرة عبارة عن تيار مباشر.
الطريقة 2: عندما تكون الدائرة متناوبة ، يكون سطوع القلم الكهربائي أعلى. عندما يكون الخط DC ، يكون سطوع القلم الكهربائي منخفضًا.
الطريقة الثالثة: لاحظ موضع انبعاث الضوء للقلم الكهربائي. الشيء نفسه هو استخدام القلم الكهربائي للمس السلك المباشر. إذا كان تيارًا مباشرًا ، فإن مصباح النيون الموجود داخل القلم الكهربائي سوف يتوهج فقط من طرف واحد ؛ إذا كان التيار المتردد ، سوف تضيء لمبة النيون داخل القلم الكهربائي.
يميز مصباح النيون في القلم الكهربائي بين القطبين الموجب والسالب. من خلال مراقبة موضع انبعاث الضوء لمصباح النيون ، يمكنك أيضًا معرفة القطبين الموجب والسالب للتيار المباشر في نفس الوقت.
