أولاً ، قم بتوصيل المتر المتعدد بنهاية الصمام الثنائي للاختبار ، واستخدم الرصاص الأحمر للاختبار للمقياس المتعدد للمس أحد دبابيس الصمام الثلاثي ، واستخدم طرف الاختبار الآخر للمقياس المتعدد لاختبار المسامير المتبقية حتى يتم الحصول على النتائج التالية:
1. إذا كان سلك الاختبار الأسود للترانزستور متصلاً بأحد المسامير ، وتم استخدام الرصاص الأحمر للاختبار لقياس توصيل المسامير الأخرى وكان هناك عرض للجهد ، فإن الترانزستور هو ترانزستور PNP ، و يتم توصيل سلك الاختبار الأسود بالقاعدة B للترانزستور. ، عند استخدام الطريقة المذكورة أعلاه للاختبار ، يكون الجهد الكهربي لسلك الاختبار الأحمر للمقياس المتعدد المتصل بأحد المسامير أعلى قليلاً ، ثم يكون هذا الدبوس هو الباعث E للثلاثي ، والدبوس المتبقي ذو الجهد المنخفض هو جامع C.
2. إذا كان سلك الاختبار الأحمر للثلاثي متصلاً بأحد المسامير ، وكان الطرفان الآخران متصلين بسلك الاختبار الأسود ، فسيكون هناك عرض للجهد ، ثم يكون الترانزستور عبارة عن ترانزستور NPN ، والدبوس متصل بـ الرصاص الأحمر هو القاعدة B للترانزستور. ، عند الاختبار بالطريقة المذكورة أعلاه ، يكون الجهد الكهربي لقائد الاختبار الأسود للمقياس المتعدد المتصل بأحد المسامير أعلى قليلاً ، ثم يكون هذا الدبوس هو الباعث E للثلاثي ، والدبوس المتبقي ذو الجهد المنخفض هو المجمع ج.
هناك طريقة أخرى وهي استخدام معدات hFE للحكم. بعد تحديد نوع القاعدة والأنبوب للثلاثي ، أدخل قاعدة الصمام الثلاثي في فتحة قياس قيمة Lu وفقًا لموضع القاعدة ونوع الأنبوب ، وأدخل المسامير الأخرى في أي اثنين من فتحات القياس الثلاثة المتبقية. أولاً ، لاحظ حجم البيانات على شاشة العرض ، واكتشف جامع وباعث الصمام الثلاثي ، وقم بتغيير الموضع ثم قم بقياسه مرة أخرى ، ولاحظ حجم قيمة شاشة العرض ، وكرر القياس أربع مرات ، وقارن و رصد. يجب أن تسود واحدة ذات أكبر قيمة مقاسة ، وهي عامل التضخيم الحالي للثلاثي ، والأقطاب الكهربائية للمقبس المقابل هي جامع وباعث الصمام الثلاثي.
يعد الحكم على نوع الأنبوب ودبوس الصمام الثلاثي مهارة أساسية للمبتدئين في التكنولوجيا الإلكترونية. لمساعدة القراء على فهم طريقة القياس والحكم بسرعة ، يلخص المؤلف أربع صيغ: "ثلاث مقلوبة ، ابحث عن القاعدة ؛ تقاطع PN ، حدد نوع الأنبوب ؛ اتبع السهم ، الانحراف كبير ؛ إذا لم تكن متأكدًا ، حرك فمك ". دعونا نشرح جملة بجملة.
1. ثلاثة مقلوبًا ، ابحث عن القاعدة
كما نعلم جميعًا ، فإن الصمام الثلاثي هو جهاز أشباه الموصلات يحتوي على تقاطعين PN. وفقًا لطرق الاتصال المختلفة لتقاطع PN ، يمكن تقسيمهما إلى نوع NPN وترانزستورات من النوع PNP بنوعين مختلفين من الموصلية. يوضح الشكل 1 رموز الدوائر الخاصة بهم والدوائر المكافئة.
لاختبار الصمام الثلاثي ، استخدم ترس أوم للمقياس المتعدد ، وحدد ترس R × 100 أو R × 1k. الشكل 2 يصور الدائرة المكافئة للمحطة الأومية للمقياس المتعدد. يمكن أن نرى من الشكل أن قلم الاختبار الأحمر متصل بالقطب السالب للبطارية في الساعة ، وقلم الاختبار الأسود متصل بالإلكترود الموجب للبطارية في الساعة.
لنفترض أننا لا نعرف ما إذا كان الترانزستور قيد الاختبار هو NPN أم PNP ، ولا يمكننا تحديد القطب الكهربي لكل دبوس. الخطوة الأولى في الاختبار هي تحديد الدبوس الذي يمثل القاعدة. في هذا الوقت ، نأخذ قطبين بشكل تعسفي (على سبيل المثال ، هذان القطبان هما 1 و 2) ، ونستخدم قلمي الاختبار للمقياس المتعدد لقياس مقاومته للأمام والخلف بشكل عكسي ، ونلاحظ زاوية انحراف الإبرة ؛ ثم ، خذ 1 مرة أخرى. ، 3 قطبين و 2 ، 3 قطبين ، على التوالي عكس قياس المقاومة الأمامية والخلفية ، لاحظ زاوية انحراف الإبرة. في هذه القياسات الثلاثة المقلوبة ، يجب أن تكون هناك نتيجتا قياس متشابهتان: أي في القياس المقلوب ، يكون للمؤشر انحراف كبير وانحراف صغير ؛ يجب أن يكون الوقت المتبقي هو أن زاوية انحراف المؤشر قبل وبعد القياس المقلوب صغيرة جدًا. الدبوس هو القاعدة التي نبحث عنها (راجع الشكل 1 والشكل 2 لفهم حقيقته).
2. تقاطع PN ، نوع الأنبوب الثابت
بعد العثور على قاعدة الصمام الثلاثي ، يمكننا تحديد نوع التوصيل للأنبوب بناءً على اتجاه تقاطع PN بين القاعدة والقطبين الآخرين (الشكل 1). المس سلك الاختبار الأسود للمقياس المتعدد بالإلكترود الأساسي ، وسيؤدي الاختبار الأحمر إلى الاتصال بأي قطب كهربائي من القطبين الآخرين. إذا كانت زاوية انحراف مؤشر العداد كبيرة ، فهذا يعني أن الترانزستور قيد الاختبار هو أنبوب من النوع NPN ؛ إذا كانت زاوية انحراف مؤشر العداد صغيرة ، فإن الأنبوب قيد الاختبار هو نوع PNP.
3. سهم للأمام ، انحراف كبير
اكتشف القاعدة ب ، أي من القطبين الآخرين هو المجمع ج وما هو الباعث e؟ في هذا الوقت ، يمكننا استخدام طريقة قياس الاختراق الحالي ICEO لتحديد المجمع c والباعث e.
(1) بالنسبة إلى الصمام الثلاثي NPN ، تظهر دائرة قياس تيار الاختراق في الشكل 3. وفقًا لهذا المبدأ ، استخدم أقلام الاختبار السوداء والحمراء للمقياس المتعدد لقياس المقاومة الأمامية والخلفية Rce و Rec بين القطبين رأسًا على عقب . على الرغم من أن زاوية انحراف مؤشر المالتيميتر في القياسين صغيرة جدًا ، إذا لاحظت بعناية ، فسيكون هناك دائمًا انحراف. إذا كانت الزاوية أكبر قليلاً ، يجب أن يكون التدفق الحالي: اختبار الرصاص الأسود ← القطب c ← القطب b ← القطب الإلكتروني ← الرصاص الاختبار الأحمر ، يكون تدفق التيار هو نفسه تمامًا اتجاه السهم في رمز الصمام الثلاثي ("للأمام السهم ") ، لذلك في هذا الوقت ، يجب أن يكون التوصيل الأسود هو المجمع c ، ويجب توصيل سلك الاختبار الأحمر بالباعث e.
(2) بالنسبة للثلاثي من نوع PNP ، فإن المبدأ مشابه أيضًا لنوع NPN ، ويجب أن يكون التدفق الحالي: اختبار الرصاص الأسود ← القطب الإلكتروني ← القطب b ← القطب c ← الرصاص الأحمر ، يتماشى التدفق الحالي أيضًا مع اتجاه السهم في رمز الصمام الثلاثي ، لذلك ، في هذا الوقت ، يجب توصيل رصاص الاختبار الأسود بالباعث e ، ويجب توصيل الرصاص الأحمر للاختبار بالمجمع c (راجع الشكل 1 والشكل 3).
4. إذا كنت لا تستطيع قياسه ، حرك فمك
إذا كان الانحراف كبيرًا في عملية القياس "باتباع السهم" ، إذا كان انحراف مؤشري القياس قبل الانقلاب وبعده صغيرًا جدًا بحيث لا يمكن تمييزه ، فمن الضروري "تحريك الفم". الطريقة المحددة هي: في قياسين "السهم إلى الأمام ، الانحراف الكبير" ، قم بقرص تقاطع قلمي الاختبار والمسامير بكلتا يديك ، أمسك القطب الكهربائي الأساسي بفمك (أو اضغط على لسانك مقابله) ، ومازال يمكن تمييز المجمع c والباعث e بطريقة الحكم "السهم للأمام ، الانحراف الكبير". من بينها ، يلعب جسم الإنسان دور مقاومة تحيز التيار المستمر ، والغرض من ذلك هو جعل التأثير أكثر وضوحًا.
استخدم مقياسًا رقميًا متعددًا لتحديد دبابيس الصمام الثلاثي (برنامج تعليمي رسومي)
يعد الآن جهاز القياس الرقمي المتعدد أداة قياس إلكترونية وكهربائية مشهورة جدًا ، ويفضل موظفو الصيانة والمتحمسون الإلكترونيون ملاءمته ودقته. لكن بعض الأصدقاء سيقولون إنه ليس جيدًا مثل مقياس متعدد من نوع المؤشر عند قياس بعض الأجزاء ، مثل قياس الصمامات الثلاثية. أعتقد أن أجهزة القياس الرقمية المتعددة أكثر ملاءمة عند قياس الصمامات الثلاثية. فيما يلي بعض من تجربتي الخاصة ، عادةً ما أحكم على أجهزة الصمام الثلاثي الصغيرة بهذه الطريقة. قد ترغب في تجربته لمعرفة ما إذا كان سهل الاستخدام أو صحيحًا ، وإذا كان لديك أي تعليقات أو أسئلة ، فيمكنك إرسال رسالة إلي.
لدي بعض الترانزستورات BC337 في متناول اليد ، لنفترض أنني لا أعرف ما إذا كان أنبوب PNP أو NPN.

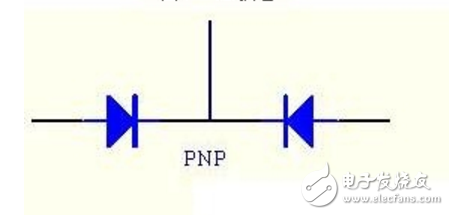

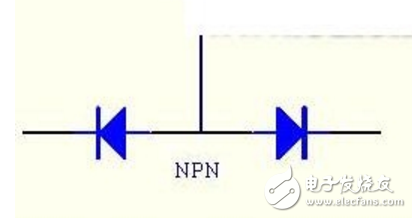

نحن نعلم أن الجزء الداخلي من الصمام الثلاثي يشبه مزيجًا من اثنين من الثنائيات. شكله مثل الصورة أدناه. الوسط هو القاعدة (القطب B).
بادئ ذي بدء ، علينا إيجاد القاعدة وتحديد ما إذا كان أنبوب PNP أو NPN. بالنظر إلى الشكل أعلاه ، يمكننا أن نرى أن قاعدة أنبوب PNP هي النقطة المشتركة للقطبين السالبين ، وقاعدة أنبوب NPN هي النقطة المشتركة للقطبين الموجبين. في هذا الوقت ، يمكننا استخدام ترس الصمام الثنائي للمقياس المتعدد الرقمي لقياس القاعدة ، انظر الشكل 3. بالنسبة لأنبوب PNP ، عندما يكون الرصاص الأسود (متصل بالإلكترود السالب للبطارية في العداد) على القاعدة ، ويتم استخدام الرصاص الاختباري الأحمر لقياس القطبين الآخرين ، وهي عمومًا قراءة صغيرة (عادةً 0. 5-0. 8) مع اختلاف بسيط. هي قراءة أكبر (عادة 1). بالنسبة لمقياس NPN ، يتم توصيل سلك الاختبار الأحمر (المتصل بالإلكترود الموجب للبطارية في العداد) بالقاعدة. كما يتضح من الشكل 4 والشكل 5 ، فإن BC337 الموجود في متناول اليد عبارة عن أنبوب NPN ، والدبوس الأوسط هو القاعدة.
بمجرد العثور على القاعدة ومعرفة نوع الأنبوب ، حان الوقت للحكم على الباعث والمجمع. إذا كنت تستخدم مقياسًا تناظريًا متعددًا في هذه الخطوة ، فقد تضطر إلى استخدام كلتا يديك ، وحتى بعض الأصدقاء سيستخدمون ألسنتهم ، والتي يمكن أن يقال إنها مزعجة للغاية. وباستخدام الثلاثة للجدول الرقمي؟ شامل؟ يعد ملف hFE (hFE يقيس تكبير التيار المستمر للثلاثي) أكثر ملاءمة للقياس. بالطبع ، يمكنك أيضًا حذف الخطوات المذكورة أعلاه واستخدام hFE مباشرةً لقياس قطبية الدبوس في الصمام الثلاثي. أعتقد أنه من الأنسب إضافة الخطوات المذكورة أعلاه. كن أكثر دقة.
ضع جهاز القياس المتعدد على ملف hFE ، وسيتم إنزال BC337 إلى الفتحة الصغيرة في NPN ، ويكون القطب B عكس الحرف B أعلاه. اقرأ ، ثم اعكس قدميها الأخريين ، واقرأ مرة أخرى. عندما تكون قطبية القراءة أكبر ، فإنها تتطابق مع الحرف المحدد في الجدول أعلاه. في هذا الوقت ، يجب التعرف على القطبين C و E لـ BC337 مقابل الحرف. تعلمت ، سوف تفعل الصمامات الثلاثية الأخرى نفس الشيء ، مريحة وسريعة.
