كيف يعمل جهاز قياس اللقط

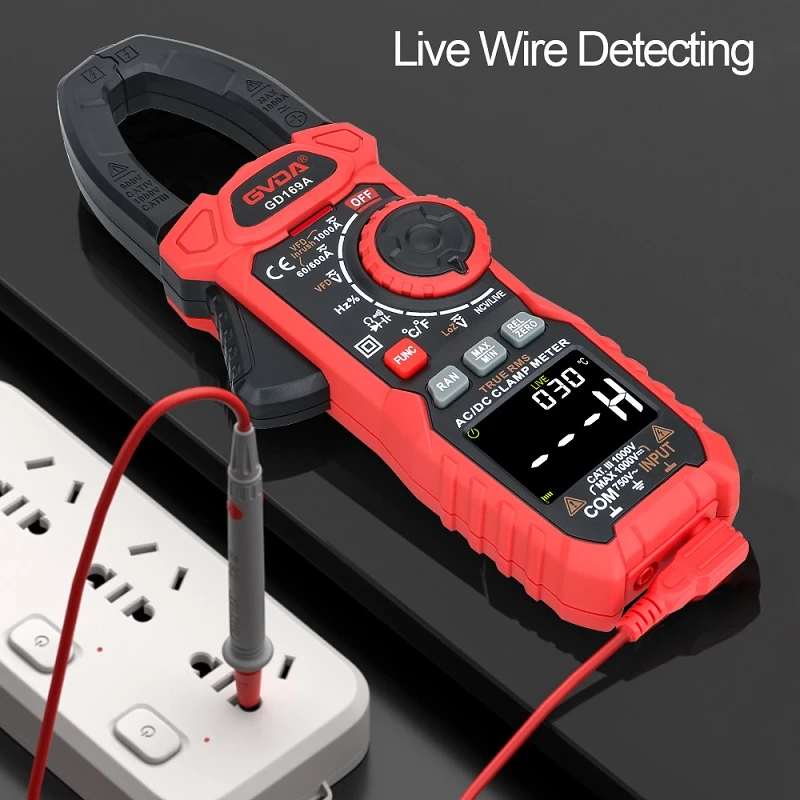

مقياس المشبك، والذي يُطلق عليه أيضًا مقياس مقاومة الأرض المشبك، هو جهاز اختبار كهربائي بفك عريض يتم تثبيته على الموصلات الكهربائية. تم تصميم أجهزة القياس المشبكية في الأصل كأداة متخصصة لقياس تيار التيار المتردد، وتتضمن الآن مدخلات لقبول وصلات الاختبار والمسابير الأخرى التي تدعم نطاقًا واسعًا من القياسات الكهربائية. إن فكي الكماشة، الضروريين كأدوات اختبار، يسهلان العمل في المساحات الضيقة ويسمحان بإجراء قياسات التيار على الموصلات الحية دون مقاطعة الدائرة.
على الرغم من أن أجهزة القياس المشبكية ترتبط ارتباطًا وثيقًا بالمقاييس المتعددة، فهي ليست مجرد أجهزة قياس متعددة ذات مشابك حثية بدلاً من وصلات الاختبار. بشكل عام، يمكن اعتبار جهاز القياس المتعدد بمثابة أداة قياس الجهد مع قدرات معينة لقياس التيار، في حين أن جهاز القياس المشبك هو أداة قياس التيار مع قدرات معينة لقياس الجهد.
تكنولوجيا المشبك متر
تعتمد عدادات المشبك على مبدأ الحث المغناطيسي لقياس تيار التيار المتردد غير المتصل. يخلق التيار الكهربائي الذي يمر عبر سلك مجالًا مغناطيسيًا. نظرًا لأن التيار المتردد غالبًا ما يعكس القطبية، فإنه يسبب تقلبات ديناميكية في المجال المغناطيسي تتناسب مع التيار. يستشعر محول التيار الموجود في جهاز قياس المشبك التقلبات الكهرومغناطيسية ويحولها إلى قراءات تيار متردد. يعتبر هذا النوع من القياس مثاليًا لقياس التيارات المتناوبة الكبيرة جدًا.
ومع ذلك، يتدفق التيار المباشر عبر موصل ذو قطبية ثابتة. ولذلك، فإن المجال المغناطيسي حول الموصل لا يتغير ولن يُظهر مقياس المشبك التقليدي أي قراءة. تعمل عدادات المشبك DC على أساس مبدأ تأثير هول. تستشعر مستشعرات تأثير هول المجال المغناطيسي الناتج عن تيار كهربائي، والذي ينتج جهدًا صغيرًا عبر مستشعر تأثير هول. يتم بعد ذلك تضخيم وقياس الجهد الذي يتناسب مع التيار.
تشتمل عدادات المشبك غالبًا على أجهزة استشعار أخرى مثل الفولتميتر، ومقاييس الأوم، وما إلى ذلك، مما يزيد من تعدد استخدامات الجهاز. تستخدم هذه المستشعرات الأخرى أسلاك اختبار يتم توصيلها بمقياس المشبك. حيث يمكن استخدام المقاطع فقط
