الميزات الوظيفية وخطوات معايرة مقياس الأس الهيدروجيني

الميزات الوظيفية وخطوات معايرة مقياس الأس الهيدروجيني

خطوات معايرة جهاز قياس الـPH

أدخل القطب المركب في مقبس قطب القياس؛

أدر مفتاح الاختيار إلى موضع PH؛

اضغط على زر "درجة الحرارة" لإدخال حالة ضبط درجة حرارة المحلول للأداة. اضغط على زر "▲" أو "▼" الموجود على زر "درجة الحرارة" لضبط قيمة عرض درجة الحرارة للارتفاع أو الانخفاض، بحيث يعرض الجهاز قيمة درجة حرارة المحلول الحالية. ثم اضغط على زر "تأكيد" لتأكيد درجة حرارة المحلول والعودة إلى حالة قياس الرقم الهيدروجيني.

أدخل القطب الكهربائي، الذي تم تنظيفه بالماء المقطر وتجفيفه بورق الترشيح، في محلول قياسي بدرجة حموضة تبلغ 6.86 باستخدام مقياس الأس الهيدروجيني. بعد استقرار القراءة، اضغط على زر "تحديد المواقع" (في هذا الوقت، يومض ضوء مؤشر الرقم الهيدروجيني ببطء، مما يشير إلى أن الجهاز في حالة معايرة تحديد المواقع). اضبط قيمة عرض الرقم الهيدروجيني لأعلى أو لأسفل عن طريق الضغط على زر "▲" أو "▼" الموجود على زر "تحديد المواقع"، بحيث تكون قراءة شاشة الجهاز متوافقة مع قيمة الرقم الهيدروجيني للمحلول المنظم عند درجة الحرارة تلك. ثم اضغط على زر "تأكيد" (على سبيل المثال، عندما يكون الفوسفات المختلط 10 درجة، الرقم الهيدروجيني =6.92).

أدر مقبض ضبط المنحدر في اتجاه عقارب الساعة حتى الوضع 100%؛ اضبط مقبض تعديل الموضع لجعل قراءة شاشة الجهاز متوافقة مع قيمة الرقم الهيدروجيني للمحلول المنظم عندما تنخفض درجة الحرارة (على سبيل المثال عند استخدام حمض الفوسفوريك المختلط لوضع درجة الحرارة عند 100 درجة مئوية)، PH =6.92)

أدخل القطب الكهربي الذي تم تنظيفه بالماء المقطر وتجفيفه باستخدام ورق الترشيح في محلول قياسي مع الرقم الهيدروجيني =4.00 (أو الرقم الهيدروجيني =9.18). بعد استقرار القراءة، اضغط على زر "المنحدر" واضبط قيمة عرض الرقم الهيدروجيني للارتفاع أو الانخفاض بالضغط على زر "▲" أو "▼" على زر "المنحدر"، بحيث تكون القراءة هي قيمة الرقم الهيدروجيني للحل في ذلك الوقت. ثم اضغط على زر "تأكيد"، ويدخل الجهاز في حالة قياس الرقم الهيدروجيني. يتوقف ضوء مؤشر الرقم الهيدروجيني عن الوميض ويكمل الجهاز المعايرة. لا يمكن إجراء القياس إلا بعد اكتمال المعايرة.

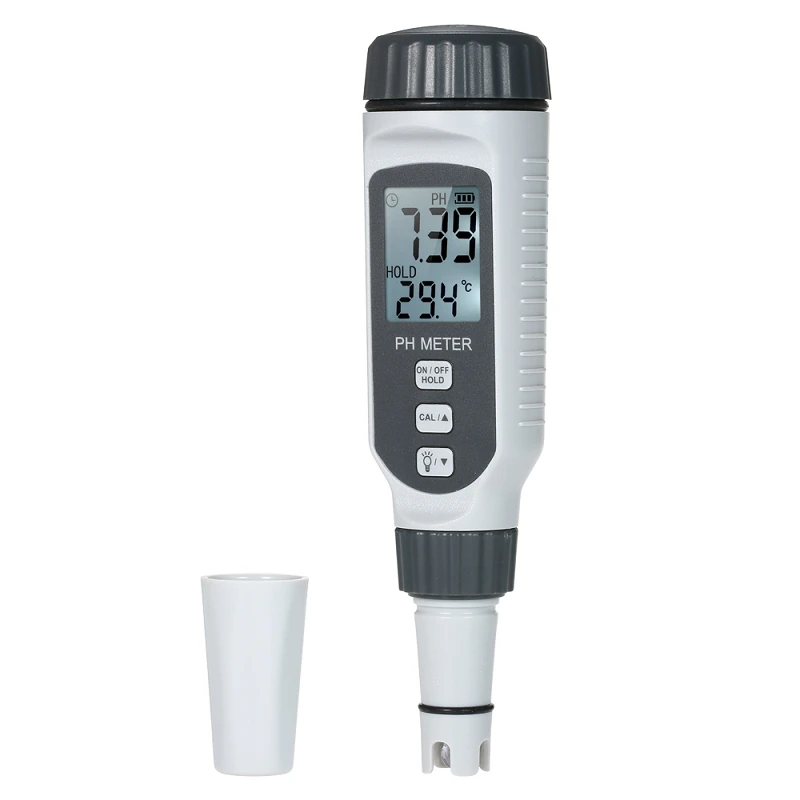

هيكل متر PH

1. القطب المرجعي.

2. قطب زجاجي تعتمد إمكاناته على الرقم الهيدروجيني للمحلول المحيط؛

3. جهاز قياس التيار الذي يمكنه قياس فروق الجهد الصغيرة في الدوائر ذات المقاومة العالية.

فيما يلي شرح منفصل للوظائف الرئيسية لكل مكون:

1. تتمثل الوظيفة الأساسية للقطب المرجعي في الحفاظ على جهد ثابت كعنصر تحكم لقياس إمكانات الانحراف المختلفة. يعد قطب أكسيد الفضة الفضي حاليًا قطبًا مرجعيًا شائع الاستخدام في الرقم الهيدروجيني.

2. تتمثل وظيفة القطب الزجاجي في إنشاء فرق جهد يتفاعل مع التغيرات في نشاط أيون الهيدروجين في المحلول المقاس. من خلال وضع القطب الحساس للأس الهيدروجيني والقطب المرجعي في نفس المحلول، يتم تشكيل خلية أولية، جهدها هو المجموع الجبري لإمكانات القطب الزجاجي والقطب المرجعي. E-البطارية=E-مرجع+E-زجاج. إذا كانت درجة الحرارة ثابتة، فإن جهد هذه البطارية يتغير مع الرقم الهيدروجيني للمحلول المراد قياسه. ومع ذلك، فإن قياس الجهد الذي تولده البطارية بمقياس الأس الهيدروجيني أمر صعب لأن قوتها الدافعة الكهربائية صغيرة جدًا ومقاومة الدائرة كبيرة جدًا، وتتراوح من 1-100M Ω. ولذلك، يجب تضخيم الإشارة بدرجة كافية لتشغيل جهاز قياس الميليفولتميتر أو الملليمتر القياسي.

3. تتمثل وظيفة مقياس التيار الكهربائي في تضخيم إمكانات البطارية الأساسية عدة مرات، ويتم عرض الإشارة المضخمة من خلال مقياس التيار الكهربائي. تشير درجة انحراف مؤشر الأميتر إلى قوة الإشارة التي يدفعها. للاستخدام العملي، تم نقش قرص مقياس الأس الهيدروجيني بقيمة الأس الهيدروجيني المقابلة؛ يعرض مقياس الرقم الهيدروجيني الرقمي مباشرة قيمة الرقم الهيدروجيني بالأرقام.
