شرح طريقة واحتياطات قياس التيار بجهاز قياس التيار

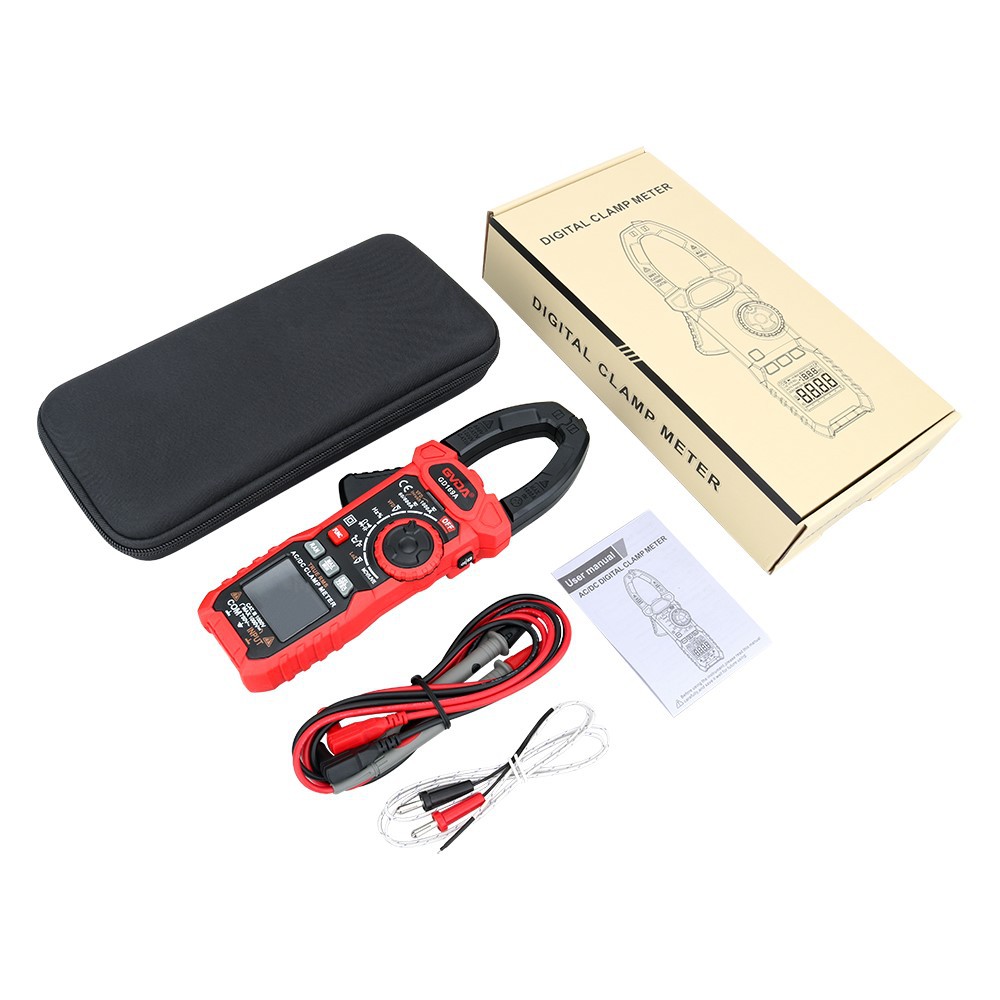

جهاز قياس المشبك هو أداة تجمع بين محولات التيار والأميترات، وهو فرع مهم من أجهزة القياس الرقمية المتعددة؛ إنها أداة محمولة يمكنها قياس تيار التيار المتردد للدائرة مباشرة دون فصل الدائرة. يتكون مقياس المشبك بشكل أساسي من محول تيار، ومفتاح ربط، وأداة قوة رد الفعل للنظام الكهربائي المغناطيسي.
طريقة الاستخدام:
(1) التصفير الميكانيكي مطلوب قبل القياس
(2) اختر النطاق المناسب، اختر النطاق الكبير أولاً، ثم اختر النطاق الصغير أو قم بتقدير قيمة اللوحة.
(3) عند استخدام الحد الأدنى لقياس المدى ولم تكن القراءة واضحة بعد، يمكن لف السلك المقاس بضع لفات. يجب أن يعتمد عدد اللفات على عدد اللفات في مركز المشبك، والقراءة =القيمة المشار إليها × النطاق/الانحراف الكامل × عدد اللفات
(4) بعد اكتمال القياس، ضع مفتاح التحويل في أقصى نطاق.
(5) عند القياس، يجب وضع السلك المقاس في وسط المشبك ويجب إغلاق المشبك بإحكام لتقليل الأخطاء.
المسائل التي تحتاج إلى الاهتمام:
(1) عند استخدام مقياس المشبك عالي الجهد، يجب الانتباه إلى مستوى جهد مقياس المشبك. يمنع منعا باتا استخدام عداد المشبك ذو الجهد المنخفض لقياس تيار دائرة الجهد العالي. عند استخدام مقياس المشبك عالي الجهد للقياس، يجب تشغيله بواسطة شخصين. يجب على الموظفين غير المناوبين أيضًا ملء النوع الثاني من تصريح العمل. عند القياس، يجب عليهم ارتداء قفازات عازلة، والوقوف على منصات معزولة، وعدم لمس المعدات الأخرى لمنع حدوث دوائر قصيرة أو التأريض.
(2) عند مراقبة توقيت الساعة، ينبغي إيلاء اهتمام خاص للحفاظ على مسافة آمنة بين الرأس والجزء المشحون. يجب ألا تقل المسافة بين أي جزء من جسم الإنسان والجزء المشحون عن طول ساعة المشبك بالكامل.
(3) عند القياس على دائرة الجهد العالي، يمنع توصيل أسلاك من مقياس التيار الكهربائي إلى جهاز قياس آخر. عند قياس تيار كل مرحلة من كابلات الجهد العالي، يجب أن تكون المسافة بين رؤوس الكابلات 300 مم على الأقل، ويجب أن يكون العزل جيدًا. ولا يمكن تنفيذه إلا عندما يكون مناسبًا للقياس.
(4) عند قياس تيار الصمامات القابلة للانصهار ذات الجهد المنخفض أو قضبان التوصيل ذات الجهد المنخفض المرتبة أفقيًا، يجب حماية كل مرحلة من الصمامات القابلة للانصهار أو قضيب التوصيل وعزلها بمواد عازلة قبل القياس لتجنب التسبب في حدوث دوائر قصيرة من الطور إلى الطور.
(5) يُمنع منعا باتا القياس عند تأريض مرحلة واحدة من الكابل. لمنع انهيار الأرض والانفجار الناجم عن انخفاض مستوى عزل رؤوس الكابلات، مما قد يعرض السلامة الشخصية للخطر.
(6) بعد اكتمال قياس مقياس التيار الكهربائي، أدر المفتاح إلى أقصى نطاق لتجنب التيار الزائد أثناء الاستخدام التالي؛ ويجب تخزينه داخل المنزل في مكان جاف.
