مناقشة حول أجهزة القياس الرقمية المحمولة والقضايا ذات الصلة

مناقشة حول أجهزة القياس الرقمية المحمولة والقضايا ذات الصلة

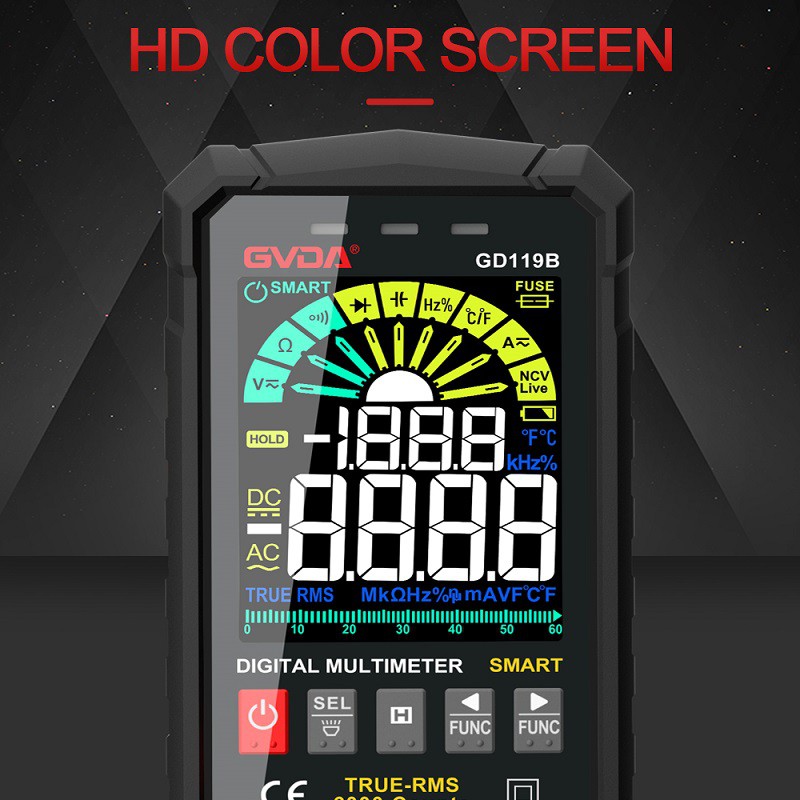

المبدأ الأساسي للمقياس المتعدد الرقمي المحمول: رأس العداد مصنوع من مقياس دقيق مغناطيسي كهربائي حساس. على سبيل المثال ، عند قياس تيار صغير ، يعرض المقياس عادةً القيمة المقاسة ؛ على سبيل المثال ، عند قياس تيار كبير ، يدرك جهاز القياس الرقمي المحمول القياس عن طريق تحويل الجهد أو تقليله من خلال الاتصال المتوازي والمقاومة التسلسلية لرأس العداد. عند قياس تيار التيار المستمر ، قم بتوصيل المقاوم التحويلة بالتوازي مع رأس العداد لتوسيع النطاق الحالي ، وتغيير نطاق القياس الحالي عن طريق تغيير مقاومة التحويل (الشكل 1) ؛ عند قياس جهد التيار المستمر ، قم بتوصيل المقاوم المتساقط في سلسلة برأس العداد لتوسيع نطاق الجهد. تُستخدم قيمة المقاومة للمقاوم المضاعف لتغيير نطاق قياس الجهد (الشكل 2) ؛ عند قياس جهد التيار المتردد ، يجب إضافة دائرة مقوم نصف موجة متوازية إلى العداد لتحويل التيار المتردد إلى تيار مستمر (لأن العداد هو مقياس تيار مستمر) ، ومن ثم يكون المبدأ مشابهًا لمبدأ قياس التيار المستمر الجهد (الشكل 3) ؛ عند قياس المقاومة ، قم بتوصيل مقاوم تحويل بالتوازي مع المقاوم غير القابل للضبط في سلسلة على رأس العداد ، وقم بتوصيل بطارية في سلسلة ، وقم بالقياس وفقًا للتيار من خلال المقاومة المقاسة في الرسم التخطيطي. يمكن الحصول على قيمة المقاومة من خلال تغيير قيمة مقاومة المقاوم التحويلة
قم بتغيير نطاق المقاومة.

يحتوي جهاز القياس الرقمي المحمول على نطاق جهد قياس واسع ومصدر طاقة واحد. يستخدم بطارية 9 فولت لجعل الجهاز مصغرًا وله مقاومة عالية للإدخال. يحقق مفتاحه التناظري الداخلي تعديلًا صفريًا تلقائيًا وتحويل قطبية.

الاحتياطات الخاصة بالمقياس الرقمي المتعدد المحمول قيد الاستخدام

(1) لا يوجد عرض على شاشة العداد. تحقق أولاً مما إذا كان جهد البطارية ، أو فتيل الجهاز ، أو المقاوم المحدد للتيار ، أو كتلة منظم الجهد ، وما إلى ذلك في جهاز القياس المتعدد أمرًا طبيعيًا ، ثم تحقق من لوحة الدائرة لمعرفة ما إذا كانت هناك دائرة كهربائية قصيرة أو دائرة مفتوحة أو تآكل. إذا كان هناك ، يجب أن يتم لحامها في الوقت المناسب ، ويجب تنظيف لوحة الدائرة والحفاظ عليها جافة. ؛ إذا لم يكن كذلك ، قم بقياس وعرض جهد طرف إدخال الطاقة للكتلة المدمجة. إذا كان الأمر طبيعيًا ، فهذا يعني أن الكتلة المدمجة تالفة ويجب استبدالها في الوقت المناسب. إذا لم يكن الأمر طبيعيًا ، فتحقق مما إذا كانت هناك دائرة كهربائية قصيرة حول الكتلة المدمجة.

(2) القيمة المعروضة غير مستقرة وهناك أحرف قافزة أثناء القياس. في ظل الظروف العادية ، قد يكون سبب ذلك هو الرطوبة أو التسرب الكهربائي على لوحة الدائرة. يجب تنظيف لوحة الدوائر أولاً وتجفيفها ؛ تأكد من أن جهة الاتصال جيدة أو إعادة اللحام ؛ إذا استمر الخطأ ، فتحقق مما إذا كان هناك انخفاض في الطاقة يؤدي إلى تدهور المقاومة أو أن أحد المكونات كان شديد السخونة بعد الاختبار. إذا كان الأمر كذلك ، استبدل المكون في الوقت المناسب.

(3) ملف جهد التيار المستمر لا يعود إلى الصفر. السبب الشائع لهذه الظاهرة هو أن المنطقة المجاورة لمقاوم مقسم الجهد متسخة. يجب عليك تنظيف المنطقة المحيطة بالمقاوم أولاً ، ثم ضبط مقياس جهد التيار المستمر في المقياس ، واستخدام مصدر جهد تيار مستمر قياسي لإدخال جهد 1 فولت للمعايرة.

(4) تكون قيمة المؤشر غير دقيقة عند قياس الجهد العالي أو تكون قيمة المؤشر غير دقيقة أو حتى غير مستقرة أثناء القياس طويل المدى. معظم الأعطال ناتجة عن التأثير الحراري الناتج عن عدم كفاية الطاقة لمكون واحد أو عدة مكونات ، مما يؤدي إلى سخونة المكونات في غضون ثوانٍ قليلة بعد توقف القياس ، ويجب استبدال المكونات المعيبة في الوقت المناسب.

(5) لا يمكن قياس الملف الحالي. تحدث هذه المشكلة في الغالب بسبب التشغيل غير السليم. تحقق أولاً مما إذا كان المصهر والمقاوم المحدد للتيار ومقاوم تقسيم الجهد قد تم تفجيره. إذا تم تفجيرها ، فيجب استبدالها ؛ استبدل مكبر الصوت.

(6) لا يمكن قياس ملف المقاومة. تحقق أولاً مما إذا كانت هناك ظاهرة احتراق لمقاومة التوصيل في دائرة تروس المقاومة ، إذا كانت موجودة ، فاستبدلها في الوقت المناسب ؛ إذا لم يكن الأمر كذلك ، فتحقق من كل مكون متصل واستبدل المكون التالف في الوقت المناسب ؛ إذا لم يكن هناك شذوذ في مظهر لوحة الدائرة ، فتحقق من الكتلة المدمجة ، في حالة تلفها ، استبدلها في الوقت المناسب.

(7) قيمة المؤشر غير مسموح بها. في ظل الظروف العادية ، يحدث هذا بشكل أساسي بسبب فشل المقاومة أو السعة في دائرة القياس ، ويجب فحص مقاومة الفشل أو السعة واستبدالها أولاً. إذا لم يتم التخلص من الخطأ ، تحقق من قيمة المقاومة للمقاوم في الدائرة (بما في ذلك قيمة المقاومة في التفاعل الحراري) ، إذا تغيرت قيمة المقاومة أو تغيرت قيمة التفاعل الحراري بمرور الوقت ، استبدل المقاوم في الوقت المناسب ؛ إذا استمر الخطأ ، فتحقق من A / D في حالة تلف المقاومات والمكثفات في دائرة الجهد المرجعي للمحول ، استبدلها في الوقت المناسب.
