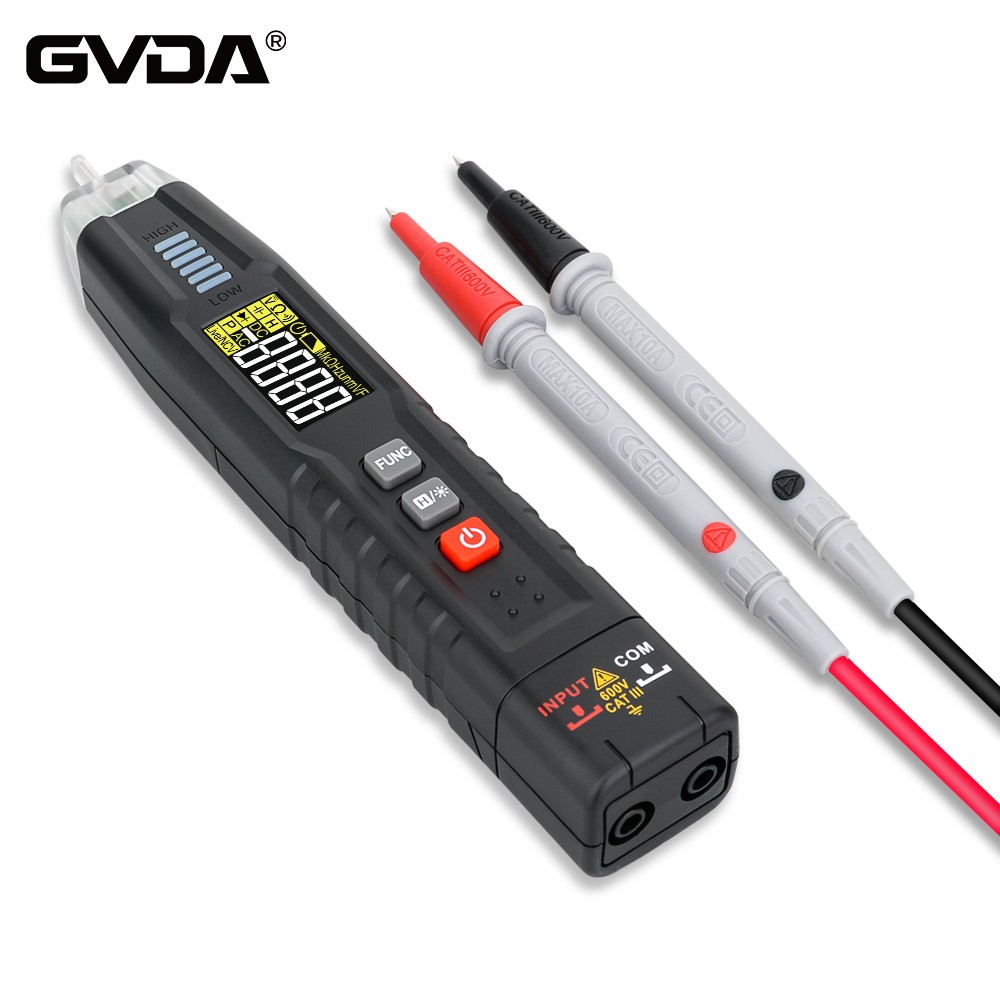

نصائح لإصلاح جهاز القياس المتعدد الرقمي، ملاحظات تمهيدية
يجب أن تقوم الأداة المعيبة أولاً بفحص وتحديد ظاهرة الخلل الشائعة (لا يمكن قياس جميع الوظائف)، أو الفردية (الوظائف الفردية أو النطاقات الفردية)، ثم التمييز بين الموقف والحل الصحيح.
1. إذا كانت جميع التروس لا تعمل، فيجب التركيز على فحص دائرة إمداد الطاقة ودائرة محول A/D. تحقق من جزء مصدر الطاقة، يمكنك إزالة البطارية المغلفة، والضغط على مفتاح الطاقة، مع قلم إيجابي متصل بمصدر طاقة الجدول المقاس سالب، وقلم سلبي متصل بمصدر الطاقة الموجب (للمقياس الرقمي المتعدد)، يتم الضغط على المفتاح إلى ملف قياس الأنبوب الثانوي، إذا كانت الشاشة هي الجهد الإيجابي للأنبوب الثانوي، فهذا يعني أن جزء مصدر الطاقة جيد، وإذا كان الانحراف كبيرًا، فهذا يعني أن مصدر الطاقة جزء من المشكلة. إذا كانت هناك دائرة كهربائية مفتوحة، ركز على فحص مفتاح الطاقة وأسلاك البطارية، وما إلى ذلك. إذا كانت هناك دائرة كهربائية قصيرة، فمن الضروري استخدام طريقة الفصل لفصل المكونات تدريجيًا باستخدام مصدر الطاقة، مع التركيز على التحقق من التشغيل مكبر الصوت، والمؤقت، ومحول A/D، وما إلى ذلك. في حالة حدوث ماس كهربائي، فإنه عادةً ما يؤدي إلى إتلاف أكثر من مكون متكامل. يمكن إجراء التحقق من محول A/D في نفس الوقت الذي يتم فيه تنفيذ الجدول الأساسي، أي ما يعادل رأس التيار المستمر للمقياس المتعدد التناظري، وطريقة الفحص المحددة:
(1) نطاق الجدول المُقاس إلى جهد التيار المستمر * السرعة المنخفضة؛.
(2) قم بقياس ما إذا كان جهد تشغيل المحول A/D طبيعيًا. وفقًا للجدول المستخدم في نموذج محول A/D، المطابق لأقدام V + وأقدام COM، فإن القيمة المقاسة وقيمتها النموذجية مقارنة بما إذا كانت متسقة أم لا.
(3) قياس الجهد المرجعي لمحول A/D، الجهد المرجعي الرقمي المتعدد الاستخدام الشائع الحالي هو بشكل عام 100 مللي فولت أو 1 فولت، أي قياس جهد التيار المستمر بين VREF+ وCOM، إذا انحرف عن 100 مللي فولت أو 1 فولت، فيمكنه يمكن تعديلها بواسطة مقياس الجهد الخارجي.
(4) تحقق من أن الإدخال هو صفر، والطرف الموجب لمحول A/D IN + والطرف السالب IN - قصير، بحيث يعرض جهد الإدخال Vin=0، "00 .0" أو "00.00".
(5) تحقق من السطوع الكامل لضربات الشاشة. محطة الاختبار TEST foot ومحطة إمداد الطاقة الإيجابية V + قصيرة، بحيث يتوقف المنطق عن العمل في إمكانات عالية، وتتوقف جميع الدوائر الرقمية عن العمل. نظرًا لأن كل ضربة تتم إضافتها إلى جهد التيار المستمر، لذلك يتم عرض جميع الضربات الساطعة على طاولة الفقرة "1888"، وعرض طاولة الفقرة "18888". إذا كان هناك نقص في ظاهرة السكتات الدماغية، فتحقق من محول A/D المتوافق مع دبوس الإخراج والمطاط الموصل (أو الخط)، والشاشة بين ضعف الاتصال والانفصال.
2. إذا كانت هناك مشكلة في الملفات الفردية، فهذا يعني أن محول A/D وجزء مصدر الطاقة يعملان بشكل صحيح. نظرًا لأن جهد التيار المستمر، فإن ملف المقاومة يشترك في مجموعة من مقاومات مقسم الجهد؛ تشترك تيارات التيار المتردد والتيار المستمر في تحويلة مشتركة؛ يتشارك جهد التيار المتردد وتيار التيار المتردد في مجموعة من محولات التيار المتردد/التيار المستمر؛ البعض الآخر، مثل Cx، HFE، F، وما إلى ذلك يتكون من محولات مختلفة مستقلة. افهم العلاقة بينهما، وبعد ذلك وفقًا لمخطط مصدر الطاقة، من السهل العثور على موقع الخطأ. إذا كان قياس عدم دقة الإشارة الصغيرة أو أرقام العرض تقفز بشكل كبير، فركز على التحقق من أن اتصال مفتاح النطاق جيد.
3. إذا كانت بيانات القياس غير مستقرة، وكانت القيمة دائمًا زيادة تراكمية، مما أدى إلى تقصير مدخلات محول A/D، فإن بيانات العرض ليست صفرًا، فهي بشكل عام 0.1μF أداء مكثف مرجعي ** تسبب بواسطة.
وفقًا للتحليل أعلاه، يجب أن يكون الترتيب الأساسي لإصلاح جهاز القياس الرقمي المتعدد هو: رأس الطاولة الرقمية ← جهد التيار المستمر ← تيار التيار المستمر ← جهد التيار المتردد ← تيار التيار المتردد ← ملف المقاومة (بما في ذلك الجرس والتحقق من انخفاض الجهد الإيجابي في الأنبوب الثانوي ) → Cx → HFE، F، H، T، وما إلى ذلك. ومع ذلك، لا ينبغي أن يكون الأمر ميكانيكيًا بشكل مفرط، ويمكن التعامل مع بعض المشكلات الواضحة أولاً. ومع ذلك، عند الضبط، يجب اتباع الإجراءات المذكورة أعلاه.
باختصار، مقياس متعدد معيب، بعد الاختبار المناسب، أول شيء يجب فعله هو تحليل الأجزاء المحتملة للخطأ، ثم وفقًا لمخطط الأسلاك للعثور على موقع الخلل لاستبداله وإصلاحه. نظرًا لأن المقياس الرقمي المتعدد هو أداة أكثر دقة، يجب استخدام المكونات البديلة مع نفس معلمات المكونات، وخاصة استبدال محول A/D، يجب استخدامه من قبل الشركة المصنعة بعد الفحص الدقيق للكتلة المدمجة، وإلا فلن يكون هناك ستكون هناك أخطاء ولا يمكن تحقيق الدقة المطلوبة. يحتاج محول A/D الجديد أيضًا إلى التحقق من الطريقة الموضحة مسبقًا، وليس بسبب الجديد وصدقها.
