اكتشاف دائرة قصيرة في خط بمساعدة مقياس متعدد

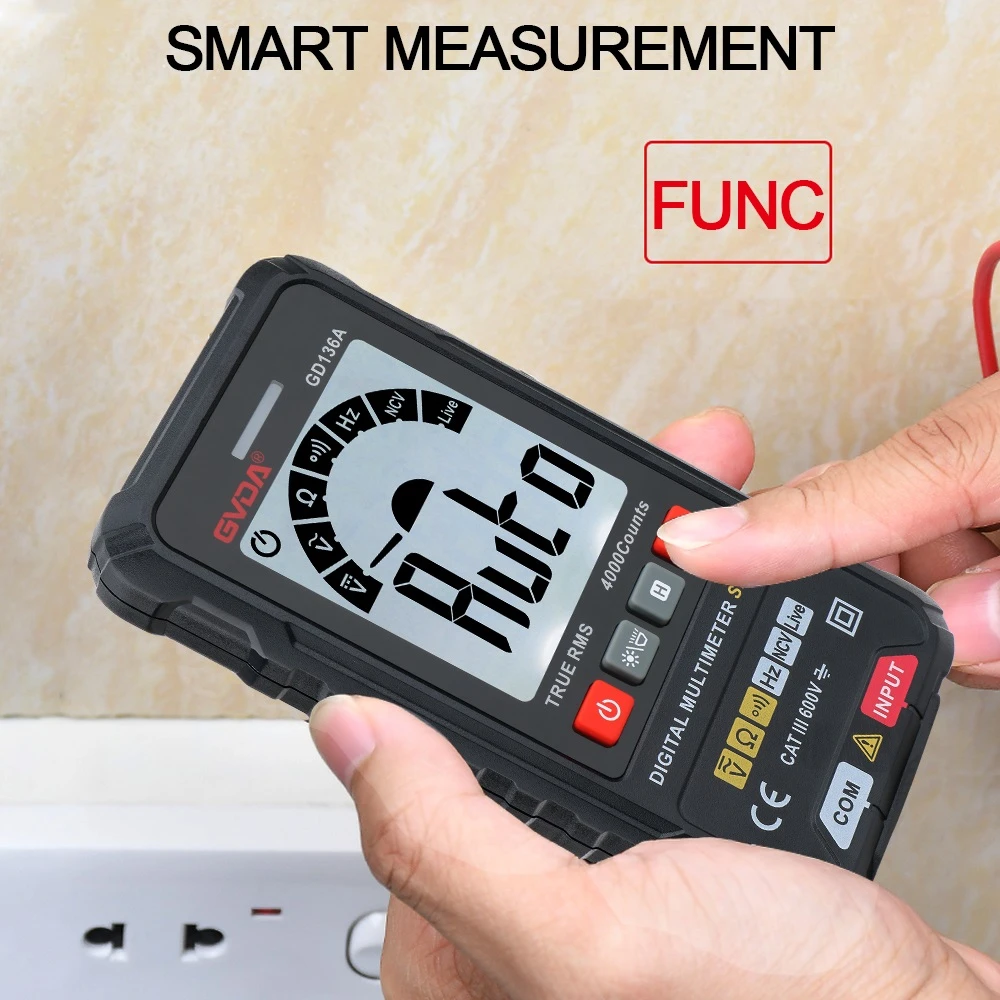

1) قم بإيقاف تشغيل الطاقة أولاً ، وقم بتعيين مفتاح دالة multimeter على وضع الجرس ، ووضع تحقيقات متعددة المقياس على المحطتين المراد اختبارهما. إذا كان هناك دائرة قصيرة ، فستكون هناك صوت صاخب وقيمة جهد توصيل صغيرة معروضة. في هذا الوقت ، هناك دائرة قصيرة بين هاتين النقطتين المختبرين.
2) يمكن أن يحدد قياس عزل الدائرة ذات المتر المتعدد ما إذا كانت الدائرة قصيرة. على سبيل المثال ، عند قياس عزل مرحلة واحدة إلى الأرض ، إذا كانت قيمة العزل صفر (التأريض المعدني) أو منخفض جدًا (الأساس غير المعدني) ، يمكن تحديد خط الطور. إذا لم تكن ترتكز ، فإن قيمة العزل مرتفعة للغاية. قياس المرحلة إلى عزل الطور مرة أخرى. إذا كانت المرحلة إلى عزل الطور صفرًا ، فإنها تشير إلى دائرة قصيرة بين المرحلتين من الدائرة.
3) تأكد من عدم وجود طاقة في الدائرة ، واستخدم وضع المقاومة (مع عداد المؤشر في وضع RX10 والمقياس الرقمي في وضع التشغيل/الإيقاف) ، وتوصيل قضبان المتران بالنقطتين (أو سلكين) ليتم قياسها. إذا لم يتحرك مقياس المؤشر ، فهو دائرة مفتوحة ، وإذا كانت تتأرجح بالكامل ، فهي دائرة قصيرة ؛ يظل الرقم الموجود على العداد الرقمي دون تغيير ولا يوجد صوت عندما يكون هناك دائرة قصيرة. سوف يظهر الدائرة القصيرة أو سيكون الرقم صفراً.
4) افصل النوى من طرفي السلك دون لمس بعضهما البعض ، ثم اقلب multimeter إلى نفس الموضع على النحو الوارد أعلاه ، ووضع المجسات على نهايات سلكية مختلفة. إذا كانت القيمة المقاسة أعلى 0. إذا كانت القيمة المقاسة أدناه 0. 5 MegoHMs ، فإن عزل الدائرة غير مؤهل وهناك تسرب. ابحث عن جميع الموصلات وصناديق الوصلات في الدائرة بعد قاطع الدائرة هذه لمعرفة ما إذا كان عزل الموصلات لم يتم بشكل صحيح. ثم استخدم طريقة قياس المقاومة للتحقق من مقياس متعدد في كل موصل ومربع تقاطع. والسبب هو أن التيار العالي سوف يتجول تلقائيًا في قاطع الدائرة عند حدوث دائرة قصيرة ، ولن تحترق الدائرة كثيرًا. بشكل عام ، يمكن تحديد موضع الدائرة القصيرة عن طريق قياس المقاومة في مربع المفصل أو الوصلات.
