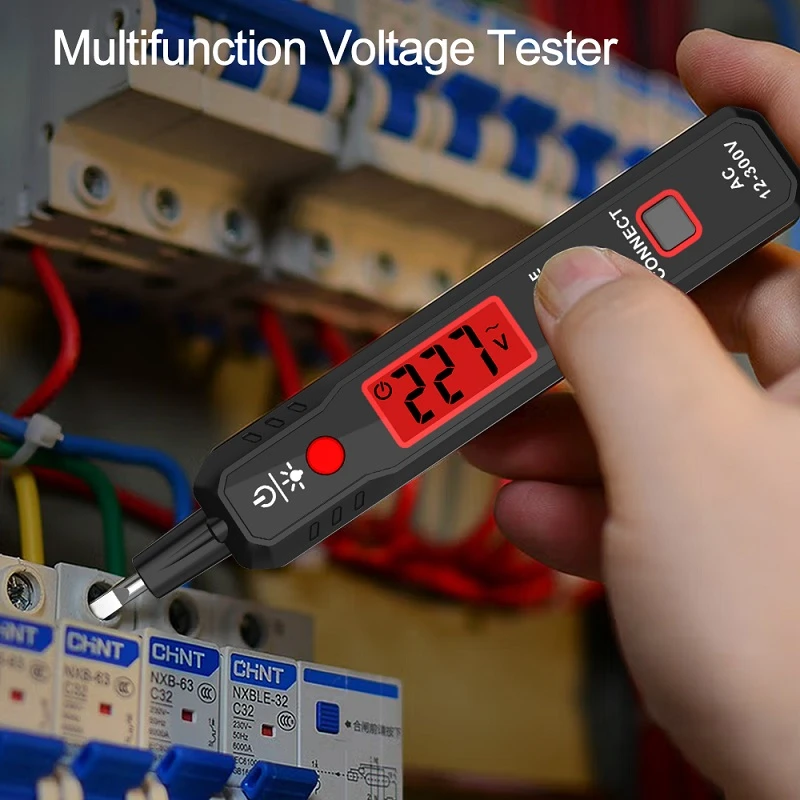

شرح تفصيلي لكيفية استخدام قلم الفحص الكهربائي ذو العرض الرقمي التعريفي
هذا النوع الجديد من أقلام الاختبار الكهربائية مناسب للكشف المباشر عن جهد التيار المتردد والتيار المستمر من 12 فولت إلى 250 فولت، والكشف بشكل غير مباشر عن الخط المحايد وخط الطور ونقطة انقطاع التيار المتردد. ويمكنه أيضًا قياس استمرارية الموصلات غير المشحونة. القراءات بديهية ومليئة بالميزات ورخيصة الثمن. لسوء الحظ، لا يوجد شرح مفصل ودقيق على الإنترنت، وحتى الشركة المصنعة لا تأتي مع تعليمات أو أنها غير واضحة، لذلك كتبت هذا المقال لراحة المستهلكين العاديين.
تعليمات:
وصف الزر:
مفتاح "مباشر": هو مفتاح القياس المباشر (بعيدًا عن شاشة LCD)، أي عندما يكون الطرف الأمامي المعدني للقلم الكهربائي (يشار إليه بالبت) على اتصال مباشر بالدائرة، يرجى الضغط على هذا زر؛
مفتاح B "الحث": إنه مفتاح قياس الاستشعار/نقطة التوقف (أقرب إلى شاشة LCD)، أي عند استشعار الخط قليلاً (لاحظ أنه مستشعر وليس اتصال مباشر)، يرجى الضغط على هذا الزر.
بغض النظر عن كيفية طباعة النص الموجود على القلم، بشكل عام، فإن المفتاح البعيد عن شاشة LCD هو مفتاح القياس المباشر، والمفتاح الأقرب إلى شاشة LCD هو مفتاح قياس الحث/نقطة التوقف. إذا لم يتم وضعه بهذه الطريقة، فهذا يعني أنه منتج مقلد أو أقل جودة. لسلامتك لا ينصح بشرائه.
الكشف المباشر:
1. المس الزر DIRECT، وتتصل الواجهة الأمامية المعدنية لقلم الاختبار مباشرة بالكائن المراد اكتشافه:
1.1 الرقم الأخير هو قيمة الجهد المقاسة (ينقسم قلم الاختبار هذا إلى خمسة مستويات للجهد: 12 فولت، 36 فولت، 55 فولت، 110 فولت، و220 فولت. بشكل عام، الفولتية أقل من أو تساوي 36 فولت ليست مهددة للحياة)؛
1.2 عندما لا تصل قيمة عرض الجزء المرتفع إلى 70%، سيتم عرض قيمة الجزء المنخفض؛
1.3. عند قياس تيار مستمر غير أرضي، يجب عليك لمس القطب الآخر (مثل القطب الموجب أو القطب السالب) بيدك.
2. عندما يلمس القلم السلك المباشر مباشرة، سيضيء ضوء المؤشر على الفور بغض النظر عما إذا كانت اليد تلمس أيًا من مفاتيح القياس:
2.1 عندما لا تلمس يدك أي زر قياس، يضيء ضوء المؤشر ويعرض 12 فولت. هذه القيمة غير دقيقة؛
2.2 عندما تلمس يدك زر قياس الحث/نقطة التوقف، يضيء ضوء المؤشر ويعرض 110 فولت. هذه القيمة غير دقيقة؛
2.3 عندما تلمس يدك زر القياس المباشر، يضيء ضوء المؤشر ويعرض 220 فولت. هذه القيمة دقيقة؛
2.4 خلاصة القول، إذا أضاء ضوء المؤشر دون لمس أي زر قياس، فهذا يعني أن هناك سلك تيار متردد مباشر 220 فولت. تذكر هذا!
3. عندما تلمس يدك مفتاح القياس المباشر، أو عندما يتصل القلم مباشرة بجسم الإنسان أو السلك الحي أو السلك المحايد أو السلك الأرضي أو المعدن أو الأشياء الموصلة الأخرى، قد يضيء ضوء المؤشر. في هذا الوقت، يجب أن يعتمد الجهد الفعلي على القراءة. إذا لم تكن هناك قراءة، فقد يضيء ضوء المؤشر. يشير إلى عدم وجود الجهد.
4. عندما تلمس يدك زر قياس الحث/نقطة التوقف، أو عندما يتصل القلم الكهربائي مباشرة بالجسم المراد اكتشافه، هناك حالتان:
4.1 عندما يضيء ضوء المؤشر ويعرض 110 فولت، فهذا يعني أن هناك سلك تيار متردد مباشر 220 فولت. تذكر هذا!
4.2 لا يضيء ضوء المؤشر، ولكن يظهر "رمز الجهد العالي"، يرجى الرجوع إلى النقطتين 1 و 2 في "3. الكشف غير المباشر".
الكشف غير المباشر (ويسمى أيضًا الكشف التعريفي):
1. الكشف عن الحث: المس زر قياس الحث/نقطة التوقف (الحث) برفق، واجعل الطرف الأمامي المعدني لقلم الاختبار قريبًا من (لاحظ أنه قريب من الكائن المراد اكتشافه وليس على اتصال مباشر به). إذا ظهر "رمز الجهد العالي" على الشاشة، فهذا يعني أن هناك جهدًا كهربائيًا داخل الجسم المراد اكتشافه. التيار المتناوب.
2. الكشف عن نقطة التوقف: عند قياس سلك بنقطة توقف، المس زر قياس الحث/نقطة التوقف (الحث) بخفة، واجعل الطرف الأمامي المعدني لقلم الاختبار قريبًا من السلك (لاحظ أنه قريب من، وليس مباشرة في الاتصال مع) السلك، أو لمس عزل السلك مباشرة. الطبقة، إذا اختفى "رمز الجهد العالي"، فهذه هي نقطة التوقف.
3. يمكن استخدام هذه الوظيفة للتمييز بسهولة بين خطوط الصفر وخطوط الطور (يجب زيادة المسافة بين الخطوط عند قياس الخطوط المتوازية). كشف إشعاع الميكروويف والتسرب، وما إلى ذلك.
احتياطات:
1. ليست هناك حاجة للضغط على الزر بقوة.
2. لا تلمس مفتاحي القياس في نفس الوقت أثناء الاختبار، وإلا ستتأثر الحساسية ونتائج الاختبار.
