شرح مفصل لهيكل واستخدام القياس الرقمي المتعدد
تعد أجهزة القياس المتعددة ، والمعروفة أيضًا باسم أجهزة القياس المتعددة ، والمتعددة ، وثلاثة أمتار ، والمتعددة ، وما إلى ذلك ، أدوات قياس لا غنى عنها في إلكترونيات الطاقة والأقسام الأخرى. بشكل عام ، الغرض الرئيسي هو قياس الجهد والتيار والمقاومة.

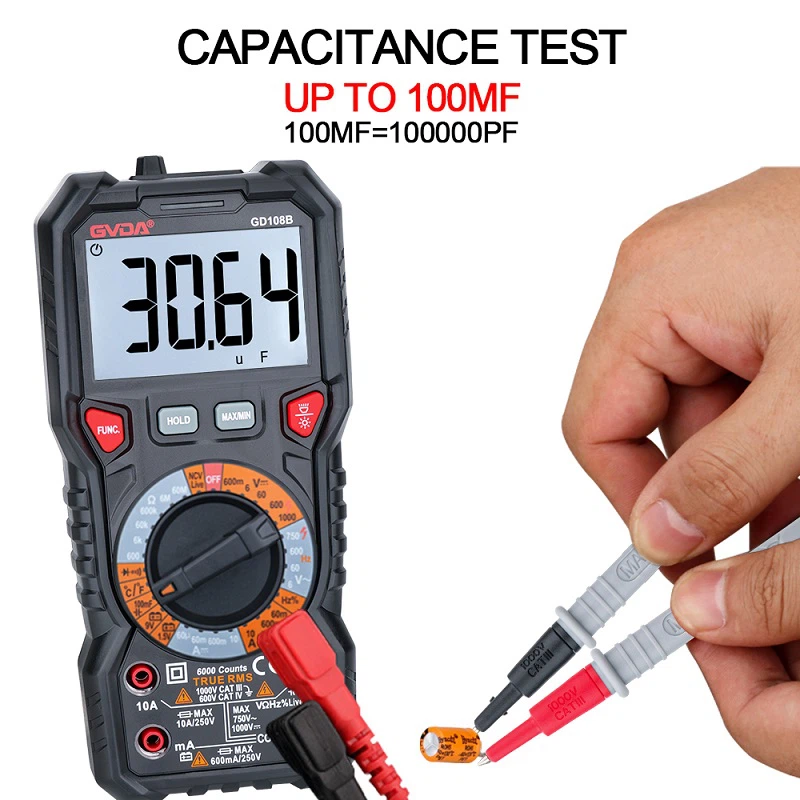

تنقسم المالتيمترات إلى مؤشرات متعددة ومقاييس رقمية متعددة وفقًا لطريقة العرض. إنها أداة قياس متعددة الوظائف ومتعددة النطاقات. بشكل عام ، يمكن للمقياس المتعدد قياس تيار التيار المستمر ، والجهد المستمر ، والتيار المتردد ، والجهد المتردد ، والمقاومة ومستوى الصوت ، وما إلى ذلك ، ويمكن للبعض أيضًا قياس تيار التيار المتردد ، والسعة ، والحث ، وأشباه الموصلات. بعض المعلمات (مثل) وما إلى ذلك.
جهاز القياس المتعدد عبارة عن أداة كهرومغناطيسية مع مقوم يمكنه قياس العديد من المعلمات الكهربائية مثل التيار المتردد والتيار المستمر والجهد والمقاومة. لكل كمية كهربائية ، هناك عدة نطاقات بشكل عام.
يُعرف أيضًا باسم المالتيميتر أو المالتيميتر للاختصار. يتكون جهاز القياس المتعدد من مقياس كهربائي مغناطيسي (رأس متر) ، ودائرة قياس ومفتاح اختيار. يمكن قياس المعلمات الكهربائية المختلفة بسهولة عن طريق تغيير مفتاح الاختيار. الأساس الرئيسي لحساب دائرتها هو قانون أوم الدائرة المغلقة. هناك العديد من أنواع أجهزة القياس المتعددة ، ويجب اختيارها وفقًا للمتطلبات المختلفة عند استخدامها.
المقياس المتعدد خذ مقياس مؤشر MF30 والمقياس الرقمي المتعدد DT840 كأمثلة لفهم هيكلها وأدائها ، وتعلم كيفية استخدام المتر المتعدد لقياس الكهرباء الأساسية بشكل صحيح مثل الجهد والتيار والمقاومة ، والتعرف على احتياطات الاستخدام.
مؤشر متعدد
1. هيكل مؤشر متعدد
وهي تتكون أساسًا من ثلاثة أجزاء: رأس العداد ودائرة القياس ومفتاح التحويل.
عند استخدام مؤشر متعدد ، انتبه إلى النقاط التالية:
(1) قبل الاستخدام ، يجب أن يكون مؤشر القياس صفريًا.
(2) قبل القياس ، يجب تحويل مفتاح التحويل إلى الموضع المناسب وفقًا للعنصر وحجم الكهرباء المقاسة.
(3) بعد القياس ، يجب تحويل مفتاح التحويل إلى أعلى نطاق لجهد التيار المتردد ، ويجب تحويل بعض أجهزة القياس المتعددة (مثل طرازات 500) إلى الوضع المحايد المميز بعلامة ".".
2. قياس جهد التيار المتردد
(1) قبل القياس ، أدر المفتاح إلى نطاق جهد التيار المتردد المقابل. إذا لم يكن الجهد المطلوب قياسه معروفًا مسبقًا ، فيجب أن يكون النطاق على أعلى مستوى لتجنب تلف العداد.
(2) عند القياس ، قم بتوصيل خيوط الاختبار بالتوازي مع طرفي الدائرة قيد الاختبار أو المكون قيد الاختبار. يُمنع منعًا باتًا تبديل المفتاح لتحديد النطاق أثناء القياس.
(3) عند قياس الجهد ، قم بتطوير عادة التشغيل بيد واحدة والتركيز عليها.
(4) نظرًا لأن مقياس جهد التيار المتردد على القرص يتم معايرته وفقًا للتيار المتردد الجيبي ، إذا لم تكن القدرة المقاسة جيبية ، فسيكون الخطأ كبيرًا.
(5) نطاق التردد لجهد التيار المتردد القابل للقياس هو بشكل عام 45HZ∽1000HZ ، إذا تجاوز النطاق ، سيزداد الخطأ.
3. قياس الجهد المستمر
طريقة القياس هي في الأساس نفس طريقة قياس جهد التيار المتردد ، ولكن يجب ملاحظة النقطتين التاليتين:
(1) مثل قياس جهد التيار المتردد ، يجب ضبط المفتاح على ترس جهد التيار المستمر قبل القياس. إذا كان الجهد المطلوب قياسه غير معروف مسبقًا ، فيجب أن يكون النطاق كبيرًا وليس صغيرًا ؛ الدائرة متصلة بالتوازي ، ولا يُسمح بتبديل مفتاح التحويل أثناء القياس.
(2) عند القياس ، يجب الانتباه إلى القطبين الموجب والسالب من خيوط الاختبار. يتم توصيل سلك الاختبار الأحمر بالنهاية العالية المحتملة للدائرة قيد الاختبار ، ويتم توصيل الرصاص الأسود للاختبار بالنهاية المحتملة المنخفضة. إذا تم عكس خيوط الاختبار ، فسيتحول المؤشر الموجود على رأس العداد إلى الوراء ، ومن السهل ثني المؤشر. إذا كنت لا تعرف المستوى المحتمل للنقطة التي تم قياسها ، فيمكنك أن تلمس برفق مقدمة الاختبار للنقطة التي تم قياسها. إذا تم عكس المؤشر ، فهذا يعني أن قطبية خيوط الاختبار معكوسة ، فقط استبدل خيوط الاختبار.
4. قياس التيار المستمر
(1) عند القياس ، يجب توصيل جهاز القياس المتعدد في سلسلة بالدائرة قيد الاختبار ولا يمكن توصيله بالتوازي.
(2) انتبه إلى القطبية الإيجابية والسلبية لخيوط الاختبار. عند القياس ، يتم توصيل الرصاص الأحمر للاختبار بالنهاية العالية المحتملة لكسر الدائرة ، ويكون الرصاص الأسود متصلاً بالنهاية المنخفضة المحتملة.
(3) عندما يكون التيار المقاس غير معروف ، يجب أن يكون نطاق القياس كبيرًا وليس صغيرًا. يُمنع منعًا باتًا تبديل المفتاح لتحديد النطاق أثناء القياس.
5. قياس المقاومة
(1) حدد ملف مضاعف المقاومة بشكل صحيح ، بحيث يكون المؤشر أقرب ما يمكن إلى المركز الهندسي للمقياس ، مما يمكن أن يحسن دقة بيانات القياس.
(2) يمنع منعا باتا قياس المقاومة عندما يتم شحن الدائرة قيد الاختبار.
(3) عند القياس ، قم بتوصيل خيوط الاختبار مباشرة عبر طرفي المقاومة أو الدائرة المقاسة. احرص على عدم لمس طرفي المقاومة بيديك في نفس الوقت ، وذلك لتجنب تأثير مقاومة جسم الإنسان على القراءة.
(4) عند قياس الثرمستور ، يجب ملاحظة أن التأثير الحراري للتيار سيغير مقاومة الثرمستور.
