الطرق والحلول الشائعة الاستخدام لأجهزة قياس المشبك الرقمية

الطرق والحلول الشائعة الاستخدام لأجهزة قياس المشبك الرقمية

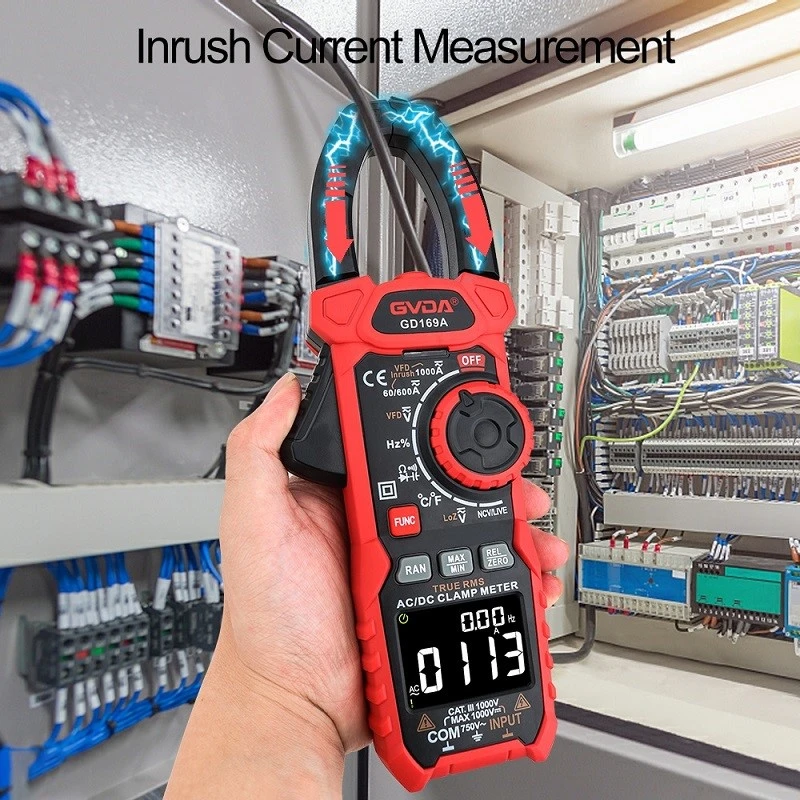

1. قياس التيار المتردد

① أدر المفتاح إلى ACA1000A.

②حافظ على المفتاح في حالة الاسترخاء.

③ اضغط على الزناد لفتح الفكين وقم بتثبيت سلك واحد. إذا تم تثبيت أكثر من سلكين، فسيكون القياس غير صالح.

④ اقرأ القيمة. إذا كانت القراءة أقل من 200 أمبير، قم بتشغيل المفتاح إلى ACA200A لتحسين الدقة. إذا كان من المستحيل القراءة مباشرة في الظلام بسبب الظروف البيئية، فاضغط على زر الانتظار واقرأ في مكان مشرق.

2. قياس جهد التيار المتردد والتيار المستمر

① عند قياس جهد التيار المستمر، قم بتشغيل المفتاح إلى ACA200A. عند قياس جهد التيار المتردد، قم بتشغيل المفتاح إلى ACV750V.

②حافظ على المفتاح في حالة الاسترخاء.

③يتم توصيل سلك الاختبار الأحمر بمحطة "V/Ω"، ويتم توصيل سلك الاختبار الأسود بمحطة "COM".

④يتم توصيل أسلاك الاختبار الحمراء والسوداء بالتوازي مع الدائرة قيد الاختبار.

3. قياس المقاومة

① أدر المفتاح إلى الحاجز الكهربائي للنطاق المناسب.

②حافظ على المفتاح في حالة الاسترخاء.

③يتم توصيل سلك الاختبار الأحمر بمحطة "V/Ω"، ويتم توصيل سلك الاختبار الأسود بمحطة "COM".

④يتم توصيل أسلاك الاختبار الحمراء والسوداء بكلا طرفي المقاوم قيد الاختبار. عند قياس مقاومة الخط، يجب فصل الخط عن المصدر، ويجب تفريغ المقاوم المتصل.

4. اختبار الاستمرارية

① أدر المفتاح إلى 200n.

②يتم توصيل أسلاك الاختبار الحمراء والسوداء بمحطة "V/Ω وCOM" على التوالي.

③إذا كانت المقاومة بين أسلاك الاختبار الحمراء والسوداء أقل من (50±25) أوم، فسيصدر صوت الجرس المدمج.

1- رأس المشبك 2- مشغل رأس المشبك 3- مفتاح التثبيت 4- المفتاح الدوار 5- العرض 6- واجهة ملحق اختبار العزل 7- عام محطة أرضية 8-محطة إدخال مقاومة الجهد 9-حزام محمول.

5. قياس المقاومة العالية

① أدر المفتاح إلى الوضع "EXTERNALUNlT" 20MΩ أو 2000MΩ.

②القيمة المعروضة غير مستقرة وفي حالة حرة.

③أدخل المقابس الثلاثة لملحق الاختبار في مقابس الإدخال الثلاثة لجهاز قياس المشبك.

④ تم ضبط مفتاح عداد المشبك ومفتاح النطاق الخاص بملحق الاختبار على موضع 2000MΩ.

⑤يتم توصيل محطة الإدخال الخاصة بملحق الاختبار بالمقاومة قيد الاختبار؛

⑥ ضع ملحق الاختبار في وضع "ON"، واضغط على زر "PUSH"، وسيضيء ضوء المؤشر، وستعرض الشاشة القيمة المقاسة. إذا كانت القراءة أقل من 19MΩ، فاختر نطاق 20MΩ لملحق اختبار جهاز قياس المشبك لتحسين الدقة. ينفق.
