قبل استخدام المتر المتعدد ، قم بإجراء الاستعدادات للقياس

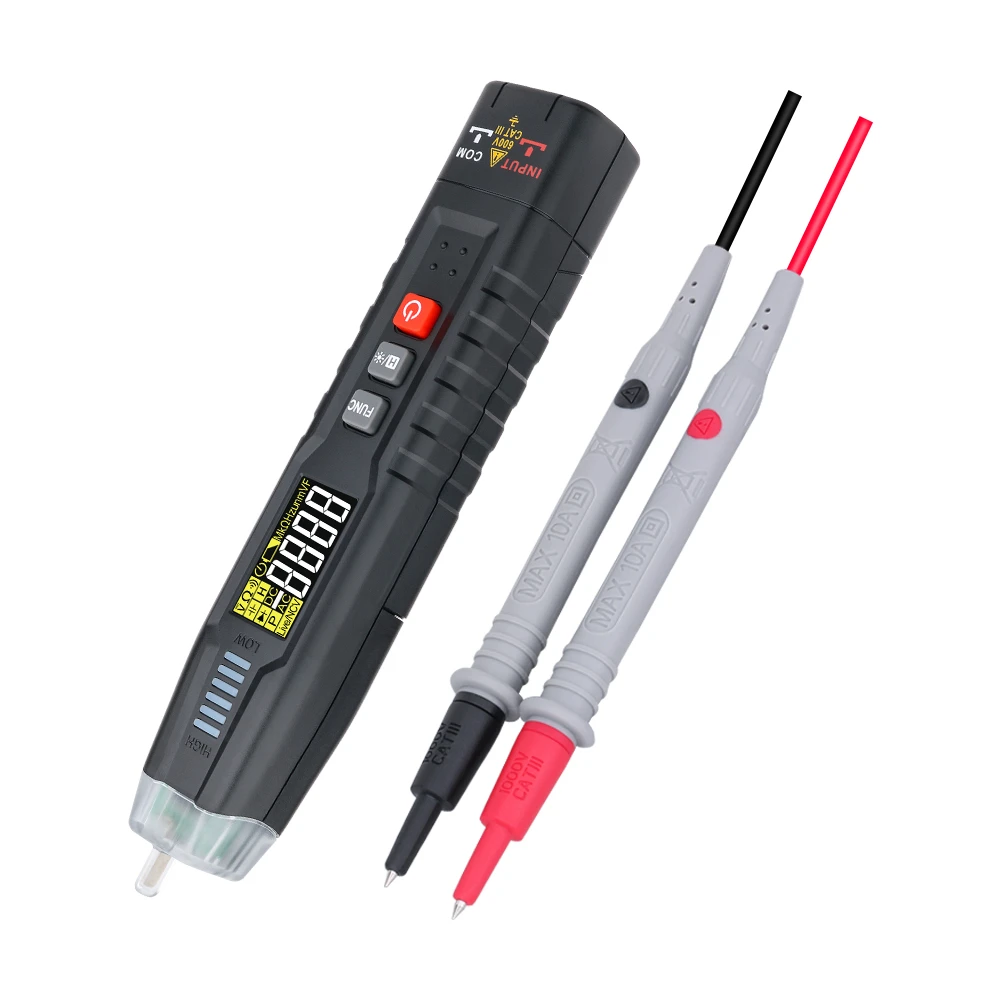

مقياس متعدد الأدوات هو أداة محمولة مع وظائف متعددة ونطاقات. يمكن أن يقيس مقياس متعدد النماذج تيار التيار المستمر والجهد العاصمة وجهد التيار المتردد والمقاومة. يمكن للبعض أيضًا قياس الحث وبعض المعلمات من أشباه الموصلات (مثل). إن إتقان استخدام مقياس متعدد المقياس هو مهارة أساسية للكهربائيين. لذا فإن المتر المتعدد هو أحد الأدوات الأساسية للكهربائيين. يمكن تقسيم المقاييس المتعددة إلى مقاييس متعددة المؤشرات والمتعددات الرقمية.

نظرًا لتنوع أنواع المقاييس المتعددة ، من الضروري التحضير للقياس قبل الاستخدام.
① تعرف على وظائف المفاتيح ، والمقابض ، والمآخذ ، وما إلى ذلك ، تحقق من رموز الاتصال الهاتفي ، "" يشير إلى الموضع الأفقي ، و "⊥" يشير إلى الاستخدام الرأسي.

② فهم الطاقة المقاسة المقابلة لكل خط مقياس على الاتصال الهاتفي.

③ تحقق مما إذا كانت مواضع التحقيقات الحمراء والأسود صحيحة. أدخل المسبار الأحمر في المقبس "+" والمسبار الأسود في المقبس "-". تحتوي بعض المقاييس المتعددة أيضًا على محطات قياس الجهد العالي AC/DC 2500V. عند قياس الجهد العالي ، لا يتحرك التحقيق الأسود. أدخل المسبار الأحمر في مقبس الجهد العالي.

④ الصفر الميكانيكي. قم بتدوير برغي ضبط الصفر الميكانيكي على اللوحة المتعددة لمحاذاة المؤشر مع الموضع "0" على الطرف الأيسر من الاتصال الهاتفي.

استخدم مقياس متعدد لقياس قيمة السعة استنادًا إلى التباين الحالي بمرور الوقت أثناء شحن المكثف ، واستخدم ساعة توقيت لقياس الوقت من اللحظة التي يتم فيها تشغيل المكثف إلى نقطة النهاية المحددة لحساب قيمة السعة. أولاً ، قم بتعيين مقياس متعدد على نطاق المقاومة وضبط الإعدادات الميكانيكية والصفر. ثم قم بتوصيل المكثف وابدأ التوقيت حتى يصل إلى نقطة قريبة من ∞ ، وفي هذه النقطة سينتهي التوقيت.

i {0}} i0e-t/τ (τ=rc)

C {0}} t/{r 0 × [- ln (i final/i0)]} ...... ①

C {{0}} t/{r 0 × ln [r0/(r {3}} r النهائي) ... ②

حيث T: الوقت من اللحظة التي يتم فيها توصيل المكثف بنقطة النهاية المحددة (بالثواني)

R {0}}: اضرب قيمة المقاومة المركزية لمدى المقاومة المحدد للمقياس المتعدد بواسطة مضاعف هذا النطاق (على سبيل المثال R × 10 ، اضرب قيمة المقاومة المركزية بمقدار 10 للحصول على وحدة R0): Ω

R-Terminal: قيمة المقاومة في نقطة النهاية المحددة أثناء شحن المكثف. (الوحدة: ω)

End: يختار المقياس المتعدد القيمة الحالية الكاملة لنطاق المقاومة ، وهي قيمة جهد الدائرة المفتوحة E لنطاق المقاومة مقسومة على قيمة المقاومة المركزية مضروبة في مضاعف هذا النطاق. (الوحدة: أ)

I 0: نهاية النقطة الحالية لشحن المكثف [i 0= e/(r 0+ r-terminal]) (الوحدة: أ)

طريقة لتحديد نقطة النهاية:

يمكن حساب قيمة السعة باستخدام المعادلة ② مع خط مقياس المقاومة الرقمي بالقرب من ∞ ؛ أو استخدم نقطة الشبكة الأولى للجهد والنطاق الحالي كنقطة نهاية ، وحساب باستخدام المعادلة ① (Iterminal/i 0=1/5. يحتوي المتر المتعدد عادة على 50 شبكة)
