تقنيات قياس مقياس شدة الريح وكيفية اختيار مقياس شدة الريح
اختيار مسبار مقياس شدة الريح/مقياس شدة الريح
يمكن تقسيم نطاق قياس سرعة التدفق من {{0}} إلى 100 م/ث إلى ثلاثة أقسام: السرعة المنخفضة: من 0 إلى 5 م/ث؛ السرعة المتوسطة: من 5 إلى 40 م/ث؛ السرعة العالية: 40 إلى 100 م/ث. يتم استخدام المسبار الحراري لمقياس شدة الريح/مقياس شدة الريح لقياس دقيق من 0 إلى 5 م/ث؛ يعتبر مسبار العجلة الدوارة لمقياس شدة الريح/مقياس شدة الريح مثاليًا لقياس سرعة التدفق من 5 إلى 40 م/ث؛ ويمكن استخدام أنبوب البيتوت للحصول على أفضل النتائج في نطاق السرعة العالية. هناك معيار إضافي للاختيار الصحيح لمسبار سرعة التدفق لمقياس شدة الريح/مقياس شدة الريح وهو درجة الحرارة. بشكل عام، تبلغ درجة حرارة تشغيل المستشعر الحراري لمقياس شدة الريح/مقياس شدة الريح حوالي +-70 درجة مئوية. مقياس شدة الريح/مقياس شدة الريح مصمم خصيصًا مع مسبار دوار قادر على الوصول إلى 350 درجة مئوية. يستخدم أنبوب بيتوت بدرجة حرارة أعلى من +350C.
مسبار حراري لمقياس شدة الريح/مقياس شدة الريح
يعتمد مبدأ عمل المسبار الحراري لمقياس شدة الريح/مقياس شدة الريح على تدفق الهواء البارد الذي يزيل الحرارة عن عنصر التسخين. بمساعدة مفتاح التعديل للحفاظ على درجة الحرارة ثابتة، يتناسب تيار التعديل مع معدل التدفق. عند استخدام المسبار الحراري في التدفق المضطرب، فإن تدفق الهواء من جميع الاتجاهات يضرب العنصر الحراري في وقت واحد، مما يؤثر على دقة نتائج القياس. عند القياس في التدفقات المضطربة، تميل مستشعرات التدفق الحراري لمقياس شدة الريح/مقياس شدة الريح إلى إعطاء مؤشرات أعلى من المجسات الدوارة. يمكن ملاحظة الظواهر المذكورة أعلاه أثناء قياس خط الأنابيب. اعتمادًا على تصميم كيفية إدارة اضطراب الأنابيب، يمكن أن يحدث حتى عند السرعات المنخفضة. ولذلك، ينبغي إجراء عملية قياس مقياس شدة الريح/مقياس شدة الريح على مقطع مستقيم من الأنبوب. يجب أن تكون نقطة البداية لجزء الخط المستقيم على الأقل 10×D (قطر الأنبوب D=، الوحدة: CM) أمام نقطة القياس؛ يجب أن تكون نقطة النهاية على الأقل 4×D بعد نقطة القياس. يجب ألا يكون هناك أي عائق في قسم السوائل. (الحواف، البروزات، الأشياء، الخ.)

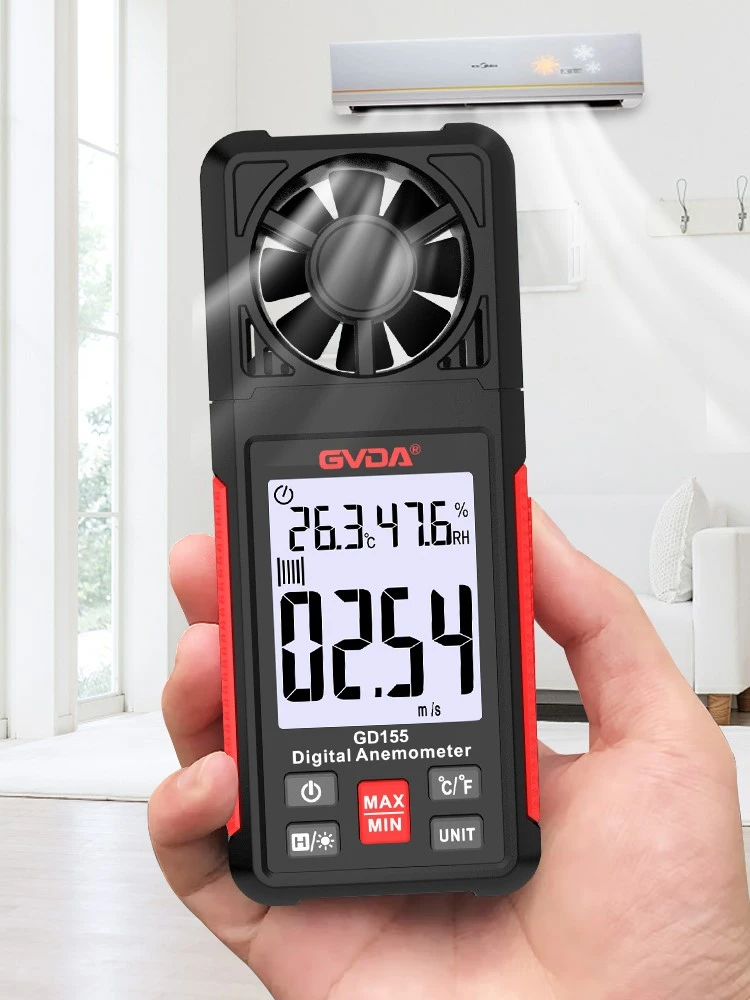

مسبار دوار لمقياس شدة الريح/مقياس شدة الريح
يعتمد مبدأ عمل مسبار عجلة مقياس شدة الريح/مقياس شدة الريح على تحويل الدوران إلى إشارات كهربائية. يمر أولاً من خلال بداية الحث التقريبي، "يحسب" دوران العجلة ويولد سلسلة نبض، والتي يتم بعد ذلك تحويلها ومعالجتها بواسطة الكاشف. يمكنك الحصول على قيمة السرعة. يعتبر المسبار ذو القطر الكبير (60 مم، 100 مم) لمقياس شدة الريح/مقياس شدة الريح مناسبًا لقياس التدفقات المضطربة بمعدلات تدفق متوسطة وصغيرة (مثل عند مخرج الأنبوب). يعد المسبار ذو القطر الصغير الخاص بمقياس شدة الريح/مقياس شدة الريح أكثر ملاءمة لقياس تدفق الهواء حيث يكون المقطع العرضي للأنبوب أكبر بأكثر من 100 مرة من المقطع العرضي لرأس المستكشف.
