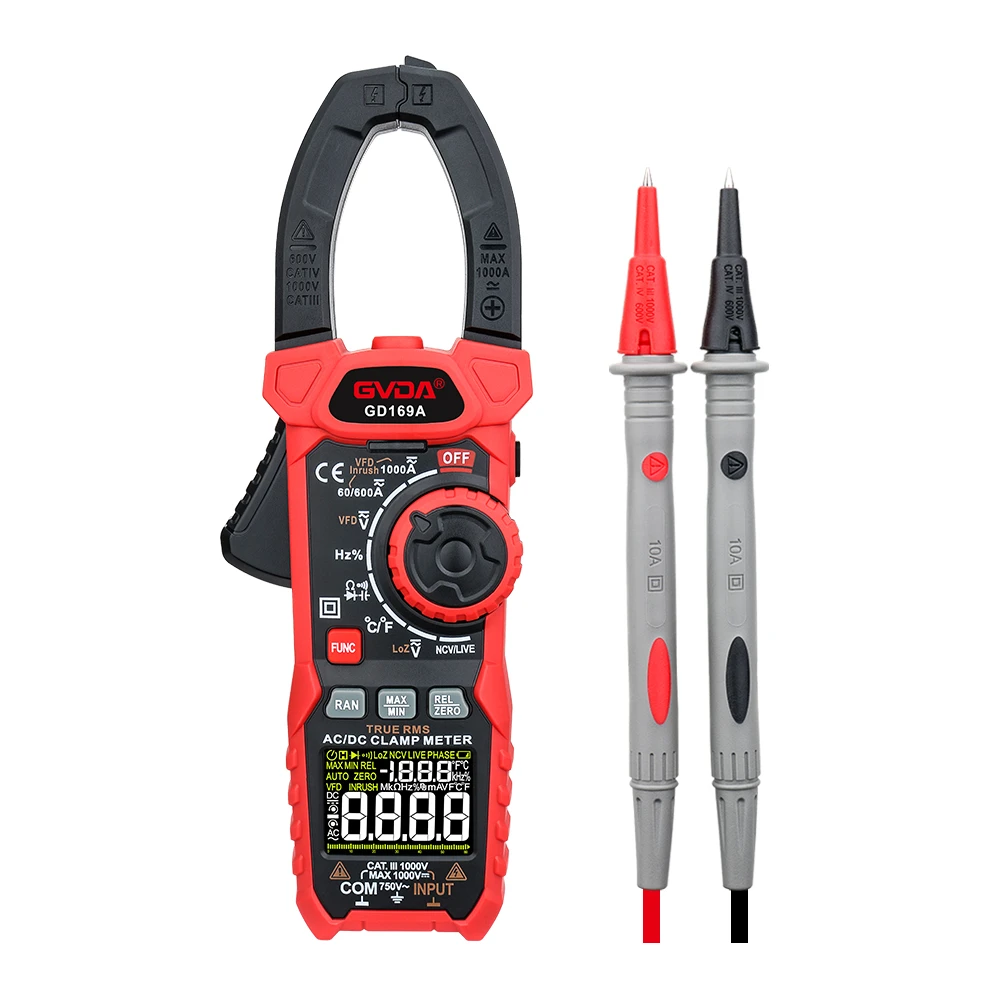

يتكون مقياس المشبك بشكل أساسي من محول تيار ومفتاح ربط ونظام كهربائي مغناطيسي مع مقياس قوة رد الفعل.
مبدأ العمل لمقياس المشبك هو نفس مبدأ المحول. الملف الأساسي هو السلك الذي يمر عبر قلب المشبك ، وهو ما يعادل الملف الأساسي لمحول الدوران 1- ، وهو محول تصعيد. يشكل الملف الثانوي ومقياس التيار الكهربائي للقياس الدائرة الثانوية. عندما يمر تيار متناوب عبر السلك ، فإن هذا الدوران للملف هو الذي يولد مجالًا مغناطيسيًا متناوبًا ويحفز تيارًا مستحثًا في الحلقة الثانوية. نسبة التيار إلى التيار الأساسي تعادل النسبة العكسية لدوران الملفين الابتدائي والثانوي. . يستخدم مقياس التيار الكهربائي من نوع المشبك لقياس التيارات الكبيرة. إذا لم يكن التيار كبيرًا بما يكفي ، يمكن تمرير السلك الأساسي عبر مقياس نوع المشبك لزيادة عدد الدورات ، وفي نفس الوقت يقسم التيار المقاس على عدد الدورات.
يتم لف الملف الثانوي للتغذية من خلال محول التيار الخاص بأميتر المشبك على قلب الحديد ومتصل بمقياس التيار المتردد ، وملفه الأساسي هو السلك المقاس الذي يمر عبر مركز المحول. المقبض هو في الواقع مفتاح اختيار النطاق ، وتتمثل وظيفة مفتاح الربط في فتح وإغلاق الجزء المتحرك من القلب الحديدي للمحول عبر القلب بحيث يمكن تثبيته في الموصل قيد الاختبار.
عند قياس التيار ، اضغط على مفتاح الربط ، وافتح الفكين ، ثم ضع السلك الذي يحمل التيار المقاس في منتصف محول التيار عبر القلب. يتم إحداث تيار في الملف الجانبي ، ويمر التيار عبر ملف مقياس التيار الكهرومغناطيسي ليحرف المؤشر ويشير إلى القيمة الحالية المقاسة على مقياس الاتصال الهاتفي.
بعد وضع السلك الذي تم اختباره في النافذة من خلال زر قلب الحديد ، انتبه إلى التطابق الجيد بين جانبي الفكين ، ولا تدع الأشياء الأخرى في المنتصف ؛ النطاق الأدنى لمقياس المشبك هو 5A ، ويتم عرض الخطأ عند قياس التيارات الصغيرة سيكون أكبر. يمكن قياس ذلك بعد لف السلك النشط على مقياس المشبك لبضعة أسابيع ، ويتم تقسيم القراءة التي تم الحصول عليها على عدد الدورات للحصول على النتيجة المطلوبة.
