طرق بديلة لاستخدام القلم الكهربائي
بالإضافة إلى تحديد ما إذا كان الجسم مشحونًا كهربائيًا، فإن للقلم عدة استخدامات أخرى:
(1) يمكن استخدامه للتحقق من الطور المنخفض الجهد، وقياس ما إذا كانت أي موصلات في الخط في الطور أو خارج الطور مع بعضها البعض. الطريقة المحددة هي: الوقوف في جسم معزول عن الأرض، وإمساك كل يد بقلم، ثم اختبار السلكين في الاختبار، إذا كان القلمان المضيءان ساطعين جدًا، فإن السلكين لمرحلة مختلفة؛ وعلى العكس فهي نفس المرحلة، وهي استخدام قلم فقاعات النيون في فرق الجهد بين قطبي فقاعة النيون وقوتها المضيئة تتناسب طرديا مع مبدأ التمييز.
(2) يمكن استخدامه للتمييز بين التيار المتردد والتيار المباشر. في الاختبار باستخدام القلم، إذا كانت فقاعة القلم النيون في القطبين مضيئة، فهذا هو التيار المتردد؛ إذا كان القطبان في قطب واحد فقط مضيء، فهو التيار المباشر.
(3) يمكنك تحديد الأقطاب الموجبة والسالبة للتيار المستمر. سيتم توصيله بالقلم في اختبار دائرة التيار المستمر، ضوء فقاعات النيون هو القطب السالب، ولا يضيء القطب إيجابيًا.
(4) يمكن استخدامها لتحديد ما إذا كانت الأرض العاصمة. معزول على الأرض في نظام التيار المستمر، يمكن الوقوف على الأرض باستخدام نظام تيار مستمر ملامس للقلم في القطب الموجب أو السالب، إذا لم تضيء فقاعة القلم النيون، فلا توجد ظاهرة تأريض. إذا كانت فقاعة النيون ساطعة، فهذا يدل على وجود ظاهرة التأريض، ومشرقة مثل طرف القلم، ثم يتم تأريض القطب الموجب. إذا كان الضوء في نهاية الإصبع، فهو تأريض سلبي. ومع ذلك، تجدر الإشارة إلى أنه في نظام التيار المستمر مع مرحل المراقبة الأرضية، لا يمكن استخدامه لتحديد ما إذا كان نظام التيار المستمر مؤرضًا أم لا!

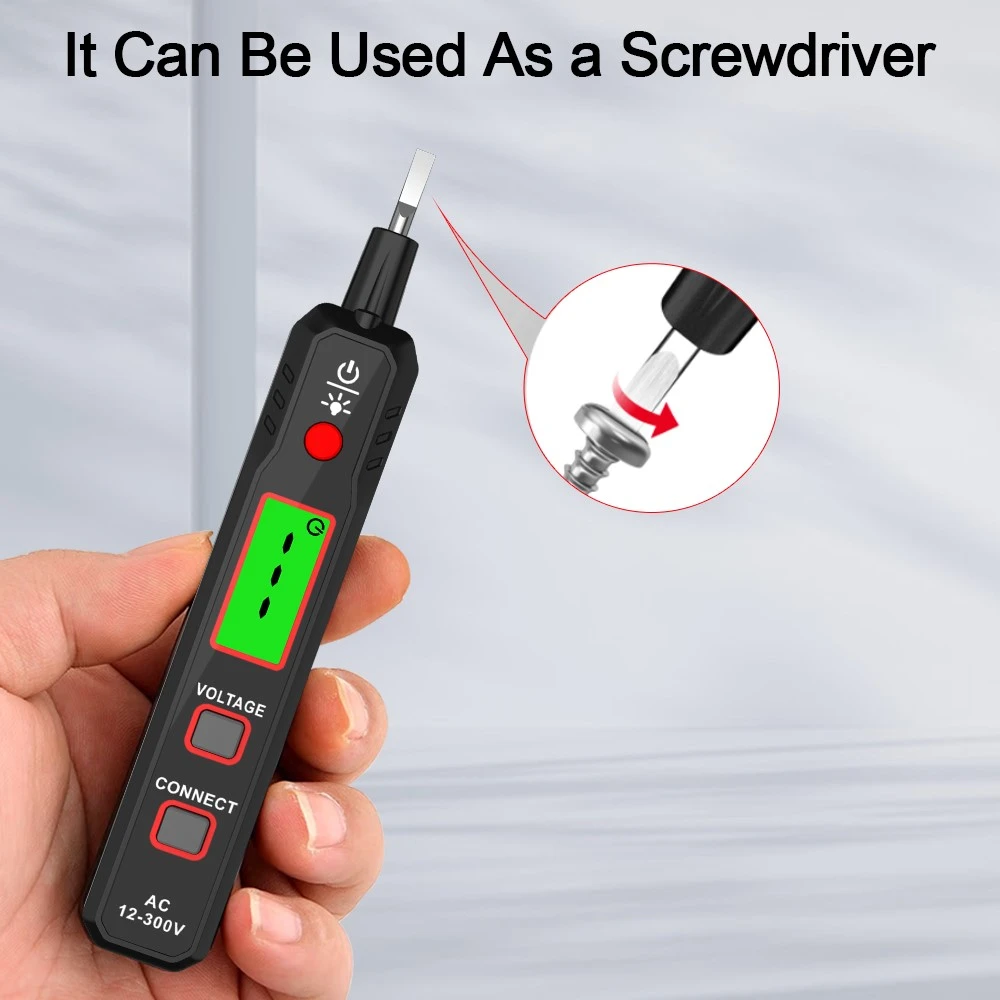

طريقة تشغيل القلم الرقمي
1، القياس الفوري
طريقة القياس الفورية تعني أن كاميرا القلم ستكون على اتصال مباشر بالجسم المقاس لتمييز ما إذا كانت طريقة قياس مشحونة.
في تطبيق طريقة القياس الفوري، تلامس المادة المعدنية لكاميرا القلم كائن الاختبار، ومن ناحية أخرى تضغط على مفتاح وظيفة القياس الفوري والدقيق (مباشر) ولم يتم تحريره؛ إذا كان كائن الاختبار مكهربًا، فيمكن استخدام القلم لقياس التيار الكهربائي.
إذا كان الجسم مشحونًا كهربائيًا، يضيء مصباح العرض الموجود على القلم وتعرض الشاشة معلومات حول مقياس الجهد المقاس.
بشكل عام، يمكن للقلم عرض 12 فولت، 36 فولت، 55 فولت، 110 فولت و220 فولت. بشكل عام، ستعرض الشاشة القيمة النهائية للجهد المقاس.
طريقة القياس الفوري (جهد 220 فولت)
2، طريقة قياس الحث المغناطيسي
طريقة قياس الحث المغناطيسي تعني أن كاميرا القلم تغلق ولكن لا تلمس الجسم المقاس، واستخدام الحث المغناطيسي للجهد للتمييز بين الجسم المقاس ليس طريقة قياس مشحونة.
إذا كان خط النقل مشحونًا، فسوف تظهر شاشة القلم علامة جهد المعلومات؛ إذا تم فصل خط النقل في منتصف الخط، فسيظهر القلم علامة جهد المعلومات.
إذا تم فصل خط النقل في منتصف انطفاء مصباح العرض، تتلاشى علامة تحديد الجهد، مما يشير إلى مكان وجود الفصل.
يمكن لطريقة قياس الحث المغناطيسي العثور على الجزء المنفصل من السلك المعزول، ولكنها قادرة أيضًا على تنفيذ حريق السلك المعزول وخط الصفر للتمييز.
