يتكون المتر المتعدد من ثلاثة أجزاء رئيسية: رأس العداد، ودائرة القياس، ومفتاح التحديد

يتكون المتر المتعدد من ثلاثة أجزاء رئيسية: رأس العداد، ودائرة القياس، ومفتاح التحديد

(1) الرأس: إنه مقياس تيار مستمر كهربائي مغناطيسي حساس للغاية، ومؤشرات الأداء الرئيسية للمقياس المتعدد تعتمد بشكل أساسي على أداء الرأس. تشير حساسية رأس العداد إلى قيمة التيار المباشر المتدفق عبر رأس العداد عندما ينحرف المؤشر إلى النطاق الكامل. كلما كانت هذه القيمة أصغر، كلما زادت حساسية رأس العداد. كلما زادت المقاومة الداخلية أثناء قياس الجهد، كان أداءها أفضل. توجد أربعة خطوط مقياس على رأس المقياس، ووظائفها هي كما يلي: الخطوط (من الأعلى إلى الأسفل) مُشار إليها بـ R أو Ω، للإشارة إلى قيمة المقاومة. عندما يكون المفتاح في نطاق الأوم، تتم قراءة خط المقياس هذا. يتم تمييز السطر الثاني بـ ∽ وVA، مما يشير إلى قيم جهد التيار المتردد والتيار المستمر والتيار المستمر. عندما يكون مفتاح التحويل في وضع الجهد المتردد أو التيار المستمر أو الوضع الحالي للتيار المستمر ويكون النطاق في مواضع أخرى باستثناء التيار المتردد 10 فولت، تتم قراءة خط المقياس هذا. يتم تمييز السطر الثالث بـ 10 فولت، مما يشير إلى قيمة جهد التيار المتردد البالغة 10 فولت. عندما يكون مفتاح التحويل في نطاق جهد التيار المتردد/المستمر ويكون نطاق القياس عند 10 فولت تيار متردد، تتم قراءة خط المقياس هذا. يتم تمييز العنصر الرابع بـ dB، للإشارة إلى مستوى الصوت.

(2) خط القياس

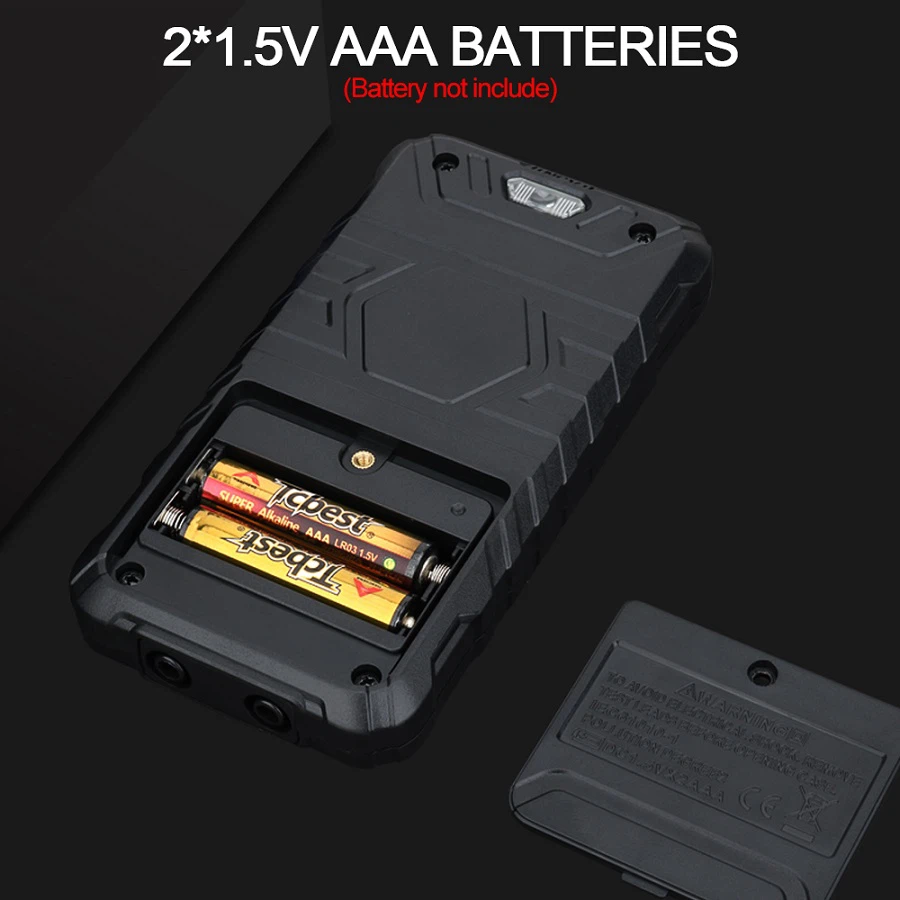

دائرة القياس هي دائرة تستخدم لتحويل الإشارات المقاسة المختلفة إلى تيارات تيار مستمر صغيرة مناسبة لقياس العداد. وهو يتألف من المقاومات ومكونات أشباه الموصلات والبطاريات

يمكنه تحويل أنواع مختلفة من القياسات (مثل التيار والجهد والمقاومة وما إلى ذلك) ونطاقات مختلفة إلى حد معين من تيار مستمر صغير من خلال سلسلة من المعالجة (مثل التصحيح والتحويل وتقسيم الجهد وما إلى ذلك) وإرسالها إلى جهاز القياس للقياس.

(3) تبديل التحويل
وتتمثل وظيفتها في اختيار دوائر قياس مختلفة لتلبية متطلبات القياس للأنواع والنطاقات المختلفة. عادة ما يكون هناك مفتاحان للتبديل، كل منهما يحمل تروسًا ونطاقات مختلفة.
